E-Y2Y – PVC İzoleli Ağır Akım Kablosu (Bakır İletkenli, PE Dış Kılıflı)
E-Y2Y | PVC İzoleli Ağır Akım Kablosu (Bakır İletkenli, PE Dış Kılıflı)
Ürün Açıklamaları
Uygulama:
Sabit montajlar için; tercihen kablo kanallarında, iç mekân, dış mekân, su altı veya yeraltı kullanımı (mekanik hasar beklenmediğinde).

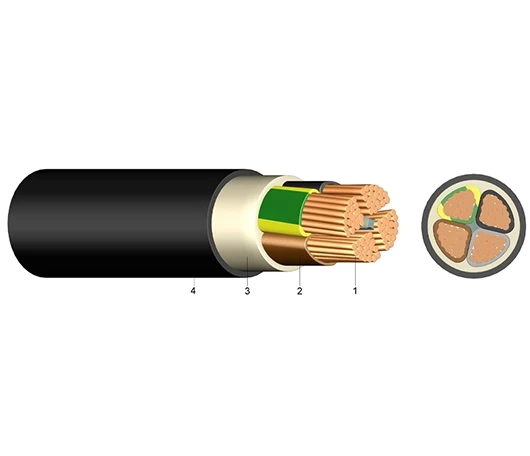

Yapı
- Katı (RE) veya çok telli (RM/SM) çıplak bakır iletken
- Çekirdek izolasyonu: Polivinilklorür (PVC)
- Çekirdek kılıfı veya bantlama: PVC
- Dış kılıf: Siyah, Shore‐sertlik > 55, UV dayanıklı polietilen (PE)
Kısa Devre Bilgisi (max. 5 s)
- ≤ 300 mm² → 160 °C
- 300 mm² → 140 °C
Standartlar
- ÖVE K 23 · ÖVE K 603 · HD 603 S1:1994 + A2:2003 · DIN EN 60228 Sınıf 1 ve 2 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀/U \[V]: 600 / 1000
- Test Gerilimi \[V] AC: 4000
Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı: 160 °C
- Kısa Devre Süresi (maks.): 5 s
Bükülme Yarıçapı (çapa göre):
- Tek iletken: 15 × çap
- Çok iletken: 12 × çap
Alev Dayanımı Standardı: EN 60332-1-2
| Çekirdek × Kesit (mm²) | Bakır (kg/km) | Ø (mm) | Ağırlık (kg/km) | Toprakta Akım [A] | Havada Akım [A] |
|---|---|---|---|---|---|
| 4×6 RE | 230,40 | 15 | 570 | 56 | 43 |
| 4×10 RE | 384,00 | 20 | 775 | 75 | 60 |
| 4×10 RM | 384,00 | 20 | 775 | 75 | 60 |
| 4×16 RE | 614,40 | 21 | 1 100 | 98 | 80 |
| 4×16 RM | 614,40 | 22 | 1 100 | 98 | 80 |
| 4×25 RM | 960,00 | 25 | 1 632 | 128 | 106 |
| 4×35 SM | 1 344,00 | 27 | 1 959 | 157 | 131 |
| 4×50 SM | 1 920,00 | 32 | 2 595 | 185 | 159 |
| 5×6 RE | 288,00 | 17 | 672 | * | * |
| 5×10 RE | 480,00 | 21 | 921 | * | * |
