F-2YJA2Y – Plastik İzoleli Telekomünikasyon Kablosu, Enine ve Boyuna Su Geçirmez
F-2YJA2Y | Plastik İzoleli Telekomünikasyon Kablosu, Enine ve Boyuna Su Geçirmez
Uygulama Alanları
- Toprak altı döşemesi, boru içi veya kablo kanalı uygulamaları
- Endüstriyel ve işletme tesislerinde, düşük frekanslı yerel ağ veri iletimi için ideal
- Hem enine hem de boyuna suya karşı korumalı yapısı sayesinde nemli veya ıslak ortamlarda güvenle kullanılır

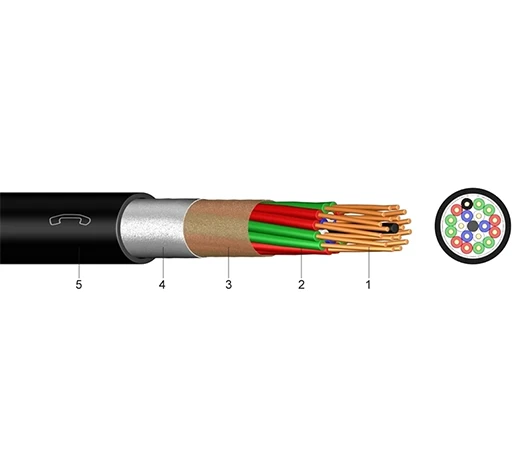

Kablo Yapısı
- İletken: Tek damarlı çıplak bakır, Ø 0,6 mm veya Ø 0,8 mm
- İzolasyon: Polietilen (PE)
- Jel Dolgu: Kablonun iç boşlukları, su geçirmezlik için özel jel ile doldurulur ve üzeri plastik folyo katmanı ile sarılır
- Ekran: Plastik kaplı alüminyum folyo
- Dış Kılıf: Siyah polietilen (PE)
Teknik Özellikler
Özellik Değer
- Nominal Gerilim U₀/U [Vₑₑₚ / V] 200 Vₑₑₚ / 300 V
- Test Gerilimi (damar/damar) [V AC] 500
- Test Gerilimi (damar/ekran) [V AC] 2000
- Sıcaklık Aralığı (Hareketli) –20 °C … +90 °C
- Bükülme Yarıçapı 15 × kablo dış çapı
- İzolasyon Direnci [MΩ·km] 5000
- Karşılıklı Kapasitans (max.) [nF/km] 52
- Kapasite Dengesizliği (100 m max.) [pF] 300
- Conductor Loop Direnci [Ω/km] Ø 0,6 mm → 130 Ω/km<br/>Ø 0,8 mm → 73,2 Ω/km
| Çift Sayısı ve Nominal İletken Çapı (mm) | Bakır Miktarı (kg/km) | İzolasyon Kalınlığı (mm) | Dış Çap (yakl. mm) | Ağırlık (yakl. kg/km) |
|---|---|---|---|---|
| 6 × 2 × 0,6 | 34,56 | 1,8 | 11,0 | 125 |
| 10 × 2 × 0,6 | 56,64 | 1,8 | 12,5 | 170 |
| 20 × 2 × 0,6 | 110,40 | 1,8 | 16,5 | 310 |
| 30 × 2 × 0,6 | 165,12 | 1,8 | 18,0 | 390 |
| 50 × 2 × 0,6 | 273,60 | 1,8 | 22,0 | 580 |
| 100 × 2 × 0,6 | 545,28 | 2,0 | 30,0 | 1150 |
| 6 × 2 × 0,8 | 59,52 | 1,8 | 12,5 | 170 |
| 10 × 2 × 0,8 | 98,88 | 1,8 | 14,0 | 234 |
| 20 × 2 × 0,8 | 194,88 | 1,8 | 19,5 | 450 |
| 30 × 2 × 0,8 | 291,84 | 1,8 | 21,5 | 600 |
| 50 × 2 × 0,8 | 483,84 | 2,0 | 26,5 | 920 |
| 60 × 2 × 0,8 | 581,76 | 2,0 | 31,0 | 1240 |
