F-YAY – Telekomünikasyon Tesisat Kablosu
F-YAY | Telekomünikasyon Tesisat Kablosu
Uygulama Alanları
Sabit iç mekân montajlarında, telekomünikasyon ve sinyal iletim hatlarında kullanılır.

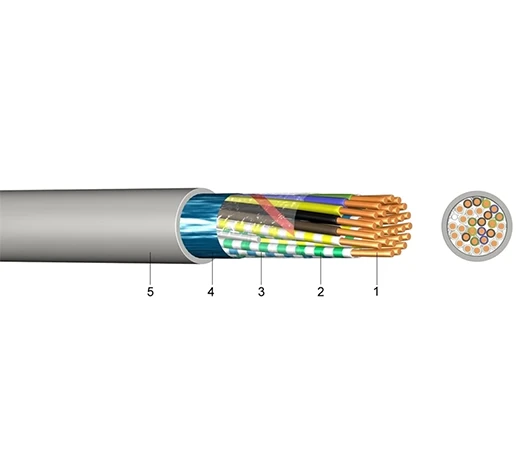

Kablo Yapısı
- İletken: Tek damarlı çıplak bakır, Ø 0,6 mm veya Ø 0,8 mm
- İzolasyon: Polivinilklorür (PVC)
- Toprak Teli ve Folyo: Plastik folyo katmanı üzerinde kalaylı bakır drain wire
- Ekran: Plastik kaplı alüminyum folyo
- Dış Kılıf: Gri PVC
Elektriksel Bilgiler
İletken Döngü Direnci:
- Ø 0,6 mm < 135,8 Ω/km
- Ø 0,8 mm < 73,2 Ω/km
Standartlar
- Çekirdek tanımlama: ÖVE K35 – 1997
- Alev geciktiricilik: EN 60332-1-2 & EN 60332-2-2
Teknik Veriler
Parametre Değer
- Nominal Gerilim U₀/U [V] 200 Vₑff / 300 V
- Test Gerilimi (damar/damar) [V AC] 500
- Test Gerilimi (damar/ekran) [V AC] 2000
- Sıcaklık Aralığı Hareketli: – 5 °C … + 50 °C
- Sabitle: – 30 °C … + 70 °C
- Bükülme Yarıçapı 15 × kablo dış çapı
- İzolasyon Direnci (min.) [MΩ·km] 500
- Karşılıklı Kapasitans (max.) [nF/km] 100
- Kapasite Dengesizliği (100 m max.) [pF] 500
| Çift Sayısı ve Nominal Tel Çap (mm) | Bakır Miktarı (kg/km) | İzolasyon Kalınlığı (mm) | Dış Çap (yakl. mm) | Ağırlık (yakl. kg/km) |
|---|---|---|---|---|
| 2 × 2 × 0,6 | 12,48 | 1,0 | 5,2 | 36 |
| 3 × 2 × 0,6 | 18,24 | 1,0 | 5,7 | 44 |
| 5 × 2 × 0,6 | 28,80 | 1,0 | 6,6 | 65 |
| 6 × 2 × 0,6 | 34,56 | 1,0 | 7,1 | 70 |
| 10 × 2 × 0,6 | 56,64 | 1,0 | 8,7 | 102 |
| 15 × 2 × 0,6 | 83,52 | 1,0 | 10,5 | 140 |
| 20 × 2 × 0,6 | 110,40 | 1,2 | 10,8 | 175 |
| 25 × 2 × 0,6 | 134,40 | 1,2 | 12,0 | 225 |
| 30 × 2 × 0,6 | 165,12 | 1,2 | 12,5 | 260 |
| 40 × 2 × 0,6 | 218,88 | 1,2 | 14,5 | 335 |
| 50 × 2 × 0,6 | 273,60 | 1,4 | 16,4 | 410 |
| 60 × 2 × 0,6 | 328,32 | 1,4 | 17,8 | 500 |
| 100 × 2 × 0,6 | 545,28 | 1,6 | 23,1 | 810 |
| Çift Sayısı ve Nominal Tel Çap (mm) | Bakır Miktarı (kg/km) | İzolasyon Kalınlığı (mm) | Dış Çap (yakl. mm) | Ağırlık (yakl. kg/km) |
|---|---|---|---|---|
| 2 × 2 × 0,8 | 20,16 | 1,0 | 7,1 | 56 |
| 3 × 2 × 0,8 | 30,72 | 1,0 | 7,4 | 69 |
| 5 × 2 × 0,8 | 49,92 | 1,0 | 8,8 | 101 |
| 6 × 2 × 0,8 | 59,52 | 1,0 | 10,2 | 140 |
| 10 × 2 × 0,8 | 98,88 | 1,2 | 12,4 | 170 |
| 20 × 2 × 0,8 | 194,88 | 1,2 | 15,2 | 330 |
| 30 × 2 × 0,8 | 291,84 | 1,4 | 17,8 | 485 |
| 40 × 2 × 0,8 | 387,84 | 1,4 | 20,5 | 670 |
| 50 × 2 × 0,8 | 484,80 | 1,6 | 24,5 | 800 |
| 100 × 2 × 0,8 | 967,68 | 1,8 | 33,9 | 1 540 |
