FG16OR16 – Yüksek Kaliteli EPM Kauçuk İzoleli, PVC Kılıflı Kablo

FG16OR16 – Yüksek Kaliteli EPM Kauçuk İzoleli, PVC Kılıflı Kablo

Güç Kablosu

Yüksek kaliteli EPM kauçuk ile izole edilmiş, PVC kılıflı; yangın yayılmasını engeller ve az korozif gaz emisyonu sağlar.

Ürün Açıklamaları

Uygulama:

Sabit montajlar için; tercihen kablo kanallarında, iç mekân, dış mekân, su altı veya yeraltı (mekanik hasar beklenmediğinde).

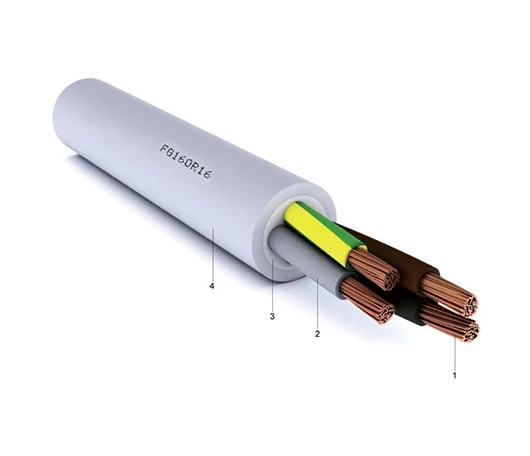

Yapı:

İnce telli bakır iletken, sınıf 5
Sert EPM kauçuk izolasyon, G16 kalite
Termoplastik dolgu bileşiği – yangına dayanıklı, su emmeyen
Aşınmaya dayanıklı PVC dış kılıf, R15 kalite – yangına dayanıklı, düşük su geçirimliliğe sahip

Kısa Devre Dayanımı (max. 5 s):

≤ 250 mm² → 250 °C
250 mm² → 220 °C

Standartlar:

CEI 20-13 · IEC 60502-1 · CEI UNEL 35318 (1–5 iletken) · CEI UNEL 35322 (6+ iletken)

Teknik Veriler

Nominal Gerilim U₀/U \[V]: 600 / 1000
Test Gerilimi \[V] AC: 4000

Sıcaklık Aralığı:

Hareketli: 0 °C … +90 °C
Sabit: –15 °C … +90 °C

Bükülme Yarıçapı (çapa göre):

Güç kablosu: 4 × çap
Sinyal kabloları: 6 × çap

Alev Dayanımı Standardı: EN 60332-1-2

Çekirdek × Kesit (mm²)	Bakır (kg/km)	Ø (mm)	Ağırlık (kg/km)	Toprakta Akım [A]	Havada Akım [A]
1 × 1.5	14.4	8.2	55	21	24
1 × 2.5	24	8.7	66	27	33
1 × 4	38.4	9.3	84	35	45
1 × 6	57.6	9.9	110	44	58
1 × 10	96	10.9	150	59	80
1 × 16	153.6	11.4	220	77	107
1 × 25	240	13.2	310	100	135
1 × 35	336	14.6	410	121	169
1 × 50	480	16.4	560	150	207
1 × 70	672	18.3	760	184	268
1 × 95	912	20.4	960	217	328
1 × 120	1152	22.4	–	251	383
1 × 150	1440	24.8	–	287	444
1 × 185	1776	27.0	–	323	510
1 × 240	2304	30.2	–	379	607
1 × 300	2880	33.0	–	429	703
1 × 400	3840	36.5	–	500	823
2 × 1.5 RE	28.8	12.0	130	23	26
2 × 2.5 RE	48	13.0	165	30	36
2 × 4 RE	76.8	14.2	210	39	49
2 × 6 RE	115.2	15.4	270	49	63
2 × 10 RE	192	17.3	390	66	86
2 × 16 RM	307.2	19.4	520	86	115
3 × 1.5 RE	43.2	12.5	150	19	23
3 × 2.5 RE	72	13.6	190	25	32
3 × 4 RE	115.2	14.9	250	32	42
3 × 6 RE	172.8	16.2	320	41	54
3 × 10 RE	288	18.2	470	55	75
3 × 16 RE	460.8	20.6	640	72	100
3 × 25 RM	720	24.5	960	93	127
3 × 35 SM	1008	27.3	–	114	158
3 × 50 SM	1440	31.2	–	141	192
3 × 70 SM	2016	35.6	–	174	246
3 × 95 SM	2736	40.0	–	206	298
3 × 120 SM	3456	44.4	–	238	346
3 × 150 SM	4320	49.5	–	272	399
3 × 35/25	1248	29.2	–	114	158
3 × 50/25	1680	32.4	–	141	192
3 × 70/35	2352	37.0	–	174	246
3 × 95/50	3216	42.0	–	206	298
3 × 120/70	4128	46.9	–	238	346
3 × 150/95	5232	52.5	–	272	399
4 × 1.5	57.6	13.4	170	19	23
4 × 2.5	96	14.6	220	25	32
4 × 4	153.6	16.0	295	32	42
4 × 6	230.4	17.5	385	41	54
4 × 10	384	19.8	575	55	75
4 × 16	614.4	22.4	795	72	100
