H05RR-F (GML) – Zayıf Mekanik Zorlama İçin Kauçuk Kılıflı Kablo
H05RR-F (GML) | Zayıf Mekanik Zorlama İçin Kauçuk Kılıflı Kablo
Ürün Açıklamaları
Uygulama:
Kuru ortamlarda; zayıf mekanik gerilim gören elektrikli süpürge, mutfak aleti vb. cihaz bağlantılarında genel kullanım için uygundur. Endüstriyel ve tarımsal uygulamalar için uygun değildir.

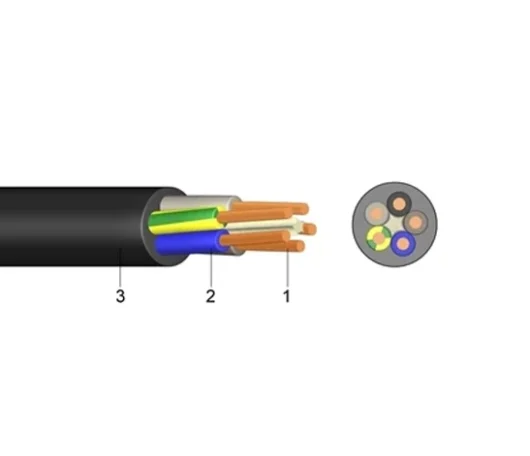

Yapı
- İnce telli çıplak bakır iletken
- Çekirdek izolasyonu: Kauçuk
- Dış kılıf: Siyah etilen propilen kauçuk (EPDM)
Standartlar
- DIN VDE 0282-4 · DIN EN 60228 Sınıf 5 · HD 308 S2 (iletken renk kodlaması) · HD 22.4 S4:2004
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 300 / 500
- Test Gerilimi [V] AC: 2000
- Sıcaklık Aralığı (hareketli): –25 °C … +60 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 200
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (tek sefer/sabit, çap ×): 4 × çap
- Bükülme Yarıçapı (hareketli, çap ×): 8 × çap
- Alev Dayanımı Standardı: EN 60332-1-2
| Çekirdek ve Kesit (mm²) | Bakır Miktarı (kg/km) | İletken Yapısı (adet × mm) | Dış Çap (mm) | Ağırlık (kg/km) |
|---|---|---|---|---|
| 2 × 0,75 | 14,40 | 24 × 0,21 | 6,2 | 56 |
| 3 G 0,75 | 21,60 | 24 × 0,21 | 6,7 | 72 |
| 4 G 0,75 | 28,80 | 24 × 0,21 | 7,3 | 86 |
| 5 G 0,75 | 36,00 | 24 × 0,21 | 8,2 | 109 |
| 2 × 1 | 19,20 | 32 × 0,21 | 6,8 | 68 |
| 3 G 1 | 28,80 | 32 × 0,21 | 7,2 | 82 |
| 4 G 1 | 38,40 | 32 × 0,21 | 7,8 | 98 |
| 2 × 1,5 | 28,80 | 30 × 0,26 | 8,2 | 101 |
| 3 G 1,5 | 43,20 | 30 × 0,26 | 8,8 | 120 |
| 4 G 1,5 | 57,60 | 30 × 0,26 | 9,8 | 155 |
| 5 G 1,5 | 72,00 | 30 × 0,26 | 10,7 | 185 |
| 2 × 2,5 | 48,00 | 50 × 0,26 | 9,7 | 145 |
| 3 G 2,5 | 72,00 | 50 × 0,26 | 10,2 | 180 |
| 4 G 2,5 | 96,00 | 50 × 0,26 | 11,2 | 225 |
| 5 G 2,5 | 120,00 | 50 × 0,26 | 12,7 | 282 |
