H05VV-FA05VV-F – PVC Kılıflı Kablo
H05VV / FA05VV-F | PVC Kılıflı Kablo
Ürün Açıklamaları
Kuru ve nemli ortamlarda orta düzey mekanik zorlamaya maruz kalan ev tipi elektrikli cihaz bağlantılarında kullanıma uygundur. Çamaşır makineleri, buzdolapları gibi beyaz eşya ve ısıtma cihazlarında (sıcak yüzeylerle doğrudan temas riski yoksa) güvenle çalışır.

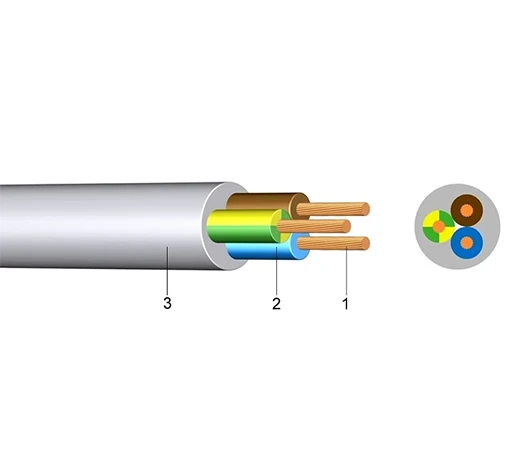

Yapı
- İletken: İnce telli çıplak bakır (Sınıf 5)
- İzolasyon: Polivinilklorür (PVC)
- Dış Kılıf: Polivinilklorür (PVC)
Standartlar
- DIN VDE 0281-5
- HD 21.5 S3 + A1 + A2
- DIN EN 60228 Sınıf 5 (iletken yapısı)
- HD 308 S2 (damar tanımlama)
- ÖVE/ÖNORM E 8241 (HD 21)
Teknik Veriler
Özellik Değer
- Nominal Gerilim U₀/U [V] 300 / 500
- Test Gerilimi [V AC] 2000
- Sıcaklık Aralığı (hareketli) –5 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C] 150
- Kısa Devre Süresi (maks.) [s] 5
- Bükülme Yarıçapı 5 × kablo dış çapı
- Alev Geciktiricilik Standardı EN 60332-1-2
| Çekirdek Sayısı ve Kesit (mm²) | Renkler | Bakır Miktarı (kg/km) | İletken Yapı (adet × mm) | Dış Çap (mm) | Ağırlık (kg/km) |
|---|---|---|---|---|---|
| 2 × 1 | lgr | 19,20 | 30 × 0,21 | 7,5 | 67 |
| 2 × 1 | bk/wt | 19,20 | 30 × 0,21 | 7,5 | 67 |
| 2 × 1,5 | lgr | 28,80 | 30 × 0,26 | 8,6 | 89 |
| 2 × 1,5 | bk/wt | 28,80 | 30 × 0,26 | 8,6 | 89 |
| 2 × 2,5 | lgr | 48,00 | 50 × 0,26 | 10,6 | 134 |
| 2 × 2,5 | bk | 48,00 | 50 × 0,26 | 10,6 | 134 |
| 3 G 0,75 | lgr | 21,60 | 24 × 0,21 | 7,6 | 64 |
| 3 G 0,75 | wt | 21,60 | 24 × 0,21 | 7,6 | 64 |
| 3 G 1 | lgr | 28,80 | 30 × 0,21 | 8,0 | 80 |
| 3 G 1 | wt/bk/br | 28,80 | 30 × 0,21 | 8,0 | 80 |
| 3 G 1,5 | lgr | 43,20 | 30 × 0,26 | 9,4 | 120 |
| 3 G 1,5 | bk/wt/br/or | 43,20 | 30 × 0,26 | 9,4 | 120 |
| 3 G 2,5 | lgr | 72,00 | 50 × 0,26 | 11,4 | 175 |
| 3 G 2,5 | bl/ws | 72,00 | 50 × 0,26 | 11,4 | 175 |
| 4 G 1 | lgr | 38,40 | 30 × 0,21 | 9,0 | 94 |
| 4 G 1 | bk/wt | 38,40 | 30 × 0,21 | 9,0 | 94 |
| 4 G 1,5 | lgr | 57,60 | 30 × 0,26 | 10,5 | 130 |
| 4 G 1,5 | bk/wt | 57,60 | 30 × 0,26 | 10,5 | 130 |
| 4 G 2,5 | lgr | 96,00 | 50 × 0,26 | 12,5 | 200 |
| 4 G 2,5 | bk/wt | 96,00 | 50 × 0,26 | 12,5 | 200 |
| 4 G 4 | lgr | 153,60 | 56 × 0,31 | 14,3 | 280 |
| 5 G 0,75 | lgr | 36,00 | 24 × 0,21 | 9,3 | 100 |
| 5 G 0,75 | bk/wt | 36,00 | 24 × 0,21 | 9,3 | 100 |
| 5 G 1 | lgr | 48,00 | 30 × 0,21 | 9,8 | 120 |
| 5 G 1 | wt/bk | 48,00 | 30 × 0,21 | 9,8 | 120 |
| 5 G 1,5 | lgr | 72,00 | 30 × 0,26 | 11,6 | 170 |
| 5 G 1,5 | bk/wt/or | 72,00 | 30 × 0,26 | 11,6 | 170 |
| 5 G 2,5 | lgr | 120,00 | 50 × 0,26 | 13,9 | 250 |
| 5 G 2,5 | bk/wt/or | 120,00 | 50 × 0,26 | 13,9 | 250 |
| 5 G 4 | lgr | 192,00 | 56 × 0,31 | 16,1 | 350 |
| 5 G 4 | wt | 192,00 | 56 × 0,31 | 16,1 | 350 |
| 5 G 6 | lgr | 288,00 | 84 × 0,31 | 16,5 | 480 |
| 5 G 6 | wt | 288,00 | 84 × 0,31 | 16,5 | 480 |
| 7 G 1 | lgr | 67,20 | 30 × 0,21 | 9,0 | 150 |
| 7 G 1,5 | lgr | 100,80 | 30 × 0,26 | 10,4 | 196 |
| 7 G 1,5 | bk | 100,80 | 30 × 0,26 | 10,4 | 196 |
| 7 G 2,5 | lgr | 168,00 | 50 × 0,26 | 13,1 | 315 |
| 10 G 1,5 | lgr | 144,00 | 30 × 0,26 | 14,0 | 305 |
