H07RN-F (GMS) – Orta Mekanik Zorlama İçin Kauçuk Kılıflı Kablo
H07RN-F (GMS) | Orta Mekanik Zorlama İçin Kauçuk Kılıflı Kablo
Ürün Açıklamaları
Uygulama:
Kuru, nemli ve ıslak ortamlarda; dış mekân, tarımsal uygulamalar veya patlama riski bulunan alanlarda genel kullanım. Orta seviyede mekanik zorlamaya maruz kalan endüstriyel ve atölye ekipman bağlantılarında, geçici yapıların sabit tesisatlarında ve mobil makine ile vinç bağlantılarında da uygundur.

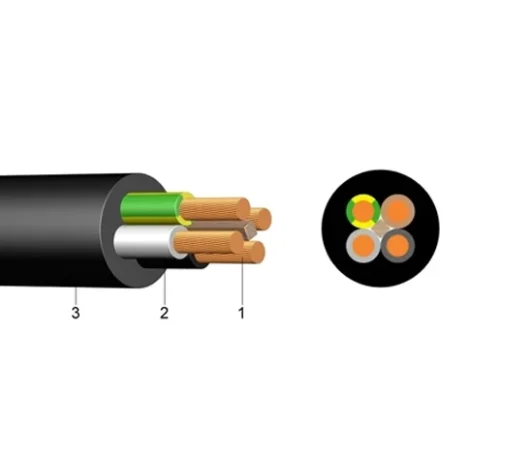

Yapı
- İnce telli çıplak bakır iletken
- EPR kauçuk izolasyon
- Dış kılıf: Polikloropren bileşik (EM2), siyah; aşınma ve yağa dayanıklı, alev geciktirici (özel renkler talep üzerine)
Standartlar
- DIN VDE 0282-4 · DIN EN 60228 Sınıf 5 · HD 308 S2 (iletken tanımlaması) · HD 22.4 S4:2004
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 450 / 750
- Test Gerilimi [V] AC: 2500
- Sıcaklık Aralığı (hareketli): –25 °C … +60 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 200
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı:
- Tek sefer / sabit: 4 × çap
- Hareketli: 8 × çap
- Yağa Dayanıklılık Standardı: EN 60811-2-1
- Alev Dayanımı Standardı: EN 60332-1-2
| Çekirdek Sayısı ve Kesit (mm²) | Bakır Miktarı (kg/km) | İletken Yapı (adet × mm) | Dış Çap (min) (mm) | Dış Çap (max) (mm) | Ağırlık (kg/km) |
|---|---|---|---|---|---|
| 1 × 1,5 | 14,40 | 30 × 0,26 | 5,7 | 7,1 | 50 |
| 1 × 2,5 | 24,00 | 50 × 0,26 | 6,3 | 7,9 | 66 |
| 1 × 4 | 38,40 | 56 × 0,31 | 7,2 | 9,0 | 94 |
| 1 × 6 | 57,60 | 84 × 0,31 | 7,9 | 9,8 | 109 |
| 1 × 10 | 96,00 | 80 × 0,41 | 9,5 | 11,9 | 182 |
| 1 × 16 | 153,60 | 128 × 0,41 | 10,8 | 13,4 | 256 |
| 1 × 25 | 240,00 | 200 × 0,41 | 12,7 | 15,8 | 369 |
| 1 × 35 | 336,00 | 280 × 0,41 | 14,3 | 17,9 | 482 |
| 1 × 50 | 480,00 | 400 × 0,41 | 16,5 | 20,6 | 662 |
| 1 × 70 | 672,00 | 356 × 0,51 | 18,6 | 23,3 | 895 |
| 1 × 95 | 912,00 | 485 × 0,51 | 20,8 | 26,0 | 1 160 |
| 1 × 120 | 1 152,00 | 614 × 0,51 | 22,8 | 28,6 | 1 430 |
| 1 × 150 | 1 440,00 | 765 × 0,51 | 25,2 | 31,4 | 1 740 |
| 1 × 185 | 1 776,00 | 944 × 0,51 | 27,6 | 34,4 | 2 160 |
| 1 × 240 | 2 304,00 | 1 225 × 0,51 | 30,6 | 38,3 | 2 730 |
| 1 × 300 | 2 880,00 | 1 530 × 0,50 | 33,5 | 41,9 | 3 480 |
| 2 × 1 | 19,20 | 32 × 0,20 | 7,7 | 10,0 | 99 |
| 2 × 1,5 | 28,80 | 30 × 0,26 | 8,5 | 11,0 | 111 |
| 2 × 2,5 | 48,00 | 50 × 0,26 | 10,2 | 13,1 | 161 |
| 2 × 4 | 76,80 | 56 × 0,31 | 11,8 | 15,1 | 238 |
| 2 × 6 | 115,20 | 84 × 0,31 | 13,1 | 16,8 | 279 |
| 3 G 1 | 28,80 | 32 × 0,21 | 8,3 | 10,7 | 117 |
| 3 G 1,5 | 43,20 | 30 × 0,26 | 9,2 | 11,9 | 134 |
| 3 G 2,5 | 72,00 | 50 × 0,26 | 10,9 | 14,0 | 195 |
| 3 G 4 | 115,20 | 56 × 0,31 | 12,7 | 16,2 | 290 |
| 3 G 6 | 172,80 | 84 × 0,31 | 14,1 | 18,0 | 346 |
| 3 G 10 | 288,00 | 80 × 0,41 | 19,1 | 24,2 | 663 |
| 3 G 35 | 1 008,00 | 280 × 0,41 | 29,3 | 37,1 | 1 760 |
| 3 G 50 | 1 440,00 | 400 × 0,41 | 34,1 | 42,9 | 2 390 |
| 4 G 1,5 | 57,60 | 30 × 0,26 | 10,2 | 13,1 | 165 |
| 4 G 2,5 | 96,00 | 50 × 0,26 | 12,5 | 15,5 | 245 |
| 4 G 4 | 153,60 | 56 × 0,31 | 14,0 | 18,0 | 357 |
| 4 G 6 | 230,40 | 84 × 0,31 | 15,7 | 20,0 | 443 |
| 4 G 10 | 384,00 | 80 × 0,41 | 20,8 | 26,5 | 818 |
| 4 G 16 | 614,40 | 128 × 0,41 | 23,8 | 30,1 | 1 150 |
| 4 G 25 | 960,00 | 200 × 0,41 | 28,9 | 36,6 | 1 700 |
| 4 G 35 | 1 344,00 | 280 × 0,41 | 32,5 | 41,1 | 2 180 |
| 4 G 50 | 1 920,00 | 400 × 0,41 | 37,7 | 47,5 | 3 030 |
| 4 G 70 | 2 688,00 | 356 × 0,51 | 42,7 | 54,0 | 3 990 |
| 4 G 95 | 3 648,00 | 485 × 0,51 | 48,4 | 61,0 | 5 360 |
| 4 G 120 | 4 608,00 | 614 × 0,51 | 53,0 | 66,0 | 6 500 |
| 4 G 150 | 5 760,00 | 765 × 0,51 | 58,0 | 73,0 | 7 990 |
| 4 G 185 | 7 104,00 | 944 × 0,51 | 64,0 | 80,0 | 9 910 |
| 4 G 240 | 9 216,00 | 1 225 × 0,51 | 72,0 | 91,0 | 12 800 |
| 5 G 1,5 | 72,00 | 30 × 0,26 | 11,2 | 14,4 | 238 |
| 5 G 2,5 | 120,00 | 50 × 0,26 | 13,3 | 17,0 | 297 |
| 5 G 4 | 192,00 | 56 × 0,31 | 15,6 | 19,9 | 453 |
| 5 G 6 | 288,00 | 84 × 0,31 | 17,5 | 22,2 | 557 |
| 5 G 10 | 480,00 | 80 × 0,41 | 22,9 | 29,1 | 1 001 |
| 5 G 16 | 768,00 | 128 × 0,41 | 26,4 | 33,3 | 1 430 |
| 5 G 25 | 1 200,00 | 200 × 0,41 | 32,0 | 40,4 | 2 096 |
| 5 G 35 | 1 680,00 | 280 × 0,41 | 44,0 | 50,0 | 3 008 |
| 5 G 50 | 2 400,00 | 400 × 0,41 | 51,0 | 58,0 | 4 390 |
| 5 G 70 | 3 360,00 | 356 × 0,51 | 60,0 | 67,0 | 5 296 |
| 5 G 95 | 4 560,00 | 485 × 0,51 | 61,0 | 71,0 | 6 250 |
| 5 G 120 | 5 760,00 | 614 × 0,51 | 62,0 | 73,0 | 8 260 |
| 7 G 1,5 | 100,80 | 30 × 0,26 | 14,7 | 17,0 | 342 |
| 12 G 1,5 | 172,80 | 30 × 0,26 | 18,6 | 22,2 | 510 |
| 19 G 1,5 | 273,60 | 30 × 0,26 | 23,0 | 29,0 | 630 |
| 24 G 1,5 | 345,60 | 30 × 0,26 | 24,3 | 30,7 | 1 000 |
| 27 G 1,5 | 388,80 | 30 × 0,26 | 23,6 | 32,0 | 1 077 |
| 7 G 2,5 | 168,00 | 50 × 0,26 | 16,9 | 19,2 | 485 |
| 12 G 2,5 | 288,00 | 50 × 0,26 | 21,1 | 24,6 | 799 |
| 19 G 2,5 | 456,00 | 50 × 0,26 | 24,5 | 28,0 | 1 100 |
| 24 G 2,5 | 576,00 | 50 × 0,26 | 27,3 | 32,5 | 1 250 |
| 7 G 4 | 268,80 | 56 × 0,31 | 19,6 | 21,5 | 703 |
