Solar H1Z2Z2-K Halojensiz Çapraz Bağlı Poliolefin (XLPO) DC Güç Kablosu
H1Z2Z2-K | Halojensiz Çapraz Bağlı Poliolefin (XLPO) DC Güç Kablosu
Ürün Açıklamaları
Sertifikalandırma: EN 50618; yeni norm IEC 62930
Nominal Gerilim: 1,5 kV DC (maks. çalışma gerilimi 1,8 kV DC; 2,0 kV DC için ek iç inceleme)
Gömme Tesisat: Doğrudan gömme onaylı (UL 44 cl. 5.4 & UL 2566 cl. 6.4.4.2)
Malzeme: Elektron-demeti ile çapraz bağlanmış özel XLPO/XLPO bileşimi
CPR Sınıflandırması: Dca (EN 50575)
Özellikler: Halojen içermez; alev geciktiricidir; UV ve ozona dayanıklıdır
Teslimat: Metre işaretleyici ile birlikte; standart olarak 500 m makaralarda, istek halinde farklı ambalajlarda temin

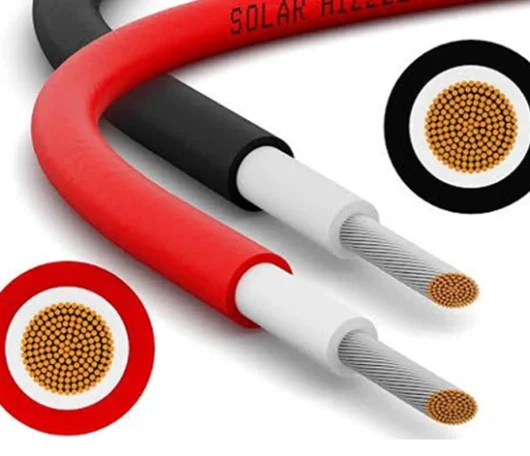

Yapı
- İnce telli bakır iletken
- Çekirdek izolasyonu: Elektron-demeti çapraz bağlı XLPO
- Dış kılıf: Elektron-demeti çapraz bağlı XLPO
Standartlar
- Avrupa: EN 50618, IEC 62930, EN 50575 (CPR Dca)
- ABD: UL 44 cl. 5.4, UL 2566 cl. 6.4.4.2
Teknik Veriler
- Nominal Gerilim U₀/U [DC]: 1 500 V
- Maksimum Çalışma Gerilimi [DC]: 1 800 V (2 000 V ek incelemeye tabi)
- Kurulum Onayı: Doğrudan gömme (UL 44 & UL 2566)
- İzolasyon / Kılıf: XLPO/XLPO
- Makara Uzunluğu: 500 m (isteğe bağlı)
| Kesit alanı (mm²) | İletken Yapısı n × mak‑Ø (mm) | İletken Azami direnci (Ω/km) | Kablo dış çapı (± 0.2 mm) | Bakır (kg/km) | Ağırlık ~ (kg/km) |
|---|---|---|---|---|---|
| 1 × 1,5 | 29 × 0.25 | 13,7 | 4,6 | 14,0 | 32,0 |
| 1 × 2,5 | 47 × 0.25 | 8,21 | 5,0 | 24,0 | 42,0 |
| 1 × 4,0 | 52 × 0.30 | 5,09 | 5,4 | 38,4 | 57,0 |
| 1 × 6,0 | 78 × 0.30 | 3,39 | 6,0 | 57,6 | 76,0 |
| 1 × 10,0 | 77 × 0.40 | 1,95 | 7,2 | 96,0 | 119,0 |
| 1 × 16,0 | 126 × 0.40 | 1,24 | 9,3 | 153,6 | 196,0 |
| 1 × 25,0 | 190 × 0.40 | 0,795 | 11,3 | 240,0 | 291,0 |
| 1 × 35,0 | 266 × 0.40 | 0,565 | 12,9 | 336,0 | 394,0 |
