HSLCH FRNC – Halojensiz Kontrol Kablosu (EMV Optimizeli Örgülü Ekran, FRNC)
HSLCH FRNC | Halojensiz, EMV-Optimizasyonlu Örgülü Ekran ve İyileştirilmiş Yanma Davranışı Kumanda Kablosu
Ürün Açıklamaları
Uygulama:
Kuru, nemli ve ıslak ortamlarda; iç mekân, sabit veya esnek tesisatlar (yüksek çekme kuvveti ve zorlanmış bükme gerektirmeyen). Kontrol, ölçme ve sinyal teknolojisinde sinyal ve darbe kablosu olarak kullanılır. Kalaylı bakır örgü ekran, elektromanyetik alanlar ve parazit frekanslara karşı koruma sağlar.

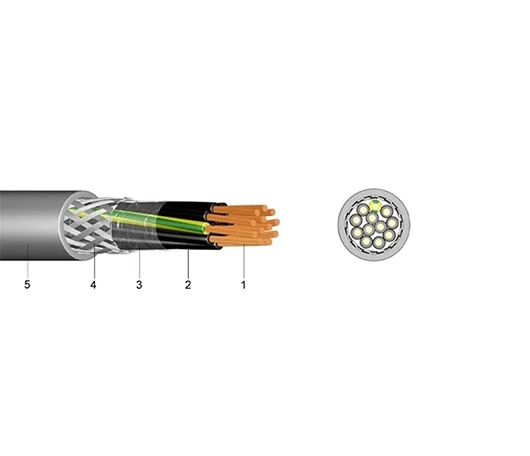

Yapı
- İnce telli çıplak bakır iletken
- Çekirdek izolasyonu: Halojensiz, çapraz bağlı poliolefin kopolimer
- Plastik folyo sarımı
- Ekran: Kalaylı bakır tel örgü
- Dış kılıf: Halojensiz, çapraz bağlı poliolefin kopolimer (gri)
Standartlar
- DIN EN 50266-2-4 (iyileştirilmiş alev yayılma)
- DIN EN 50267-2-2 (halojen gaz emisyonu)
- DIN EN 60228 Sınıf 5 (iletken yapısı)
İletken renk kodlaması:
- JZ tipi: 1 iletken yeşil/sarı, diğer iletkenler siyah üzerine rakam
- OZ tipi: Tüm iletkenler siyah üzerine rakam
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 300 / 500
- Test Gerilimi [V] AC: 2000
- Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –30 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 150
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (çapa göre): 15 × çap
- Alev Dayanımı Standardı: EN 50266-2-4 · EN 60332-1 · IEC 60332-3 Kat. C
Kesit Tablosu
| Çekirdek Sayısı ve Kesit (mm²) | Bakır (kg/km) | İletken Yapısı (adet × Ø mm) | Dış Çap (mm) | Ağırlık (kg/km) |
|---|---|---|---|---|
| 2 × 0,75 | 39,36 | 24 × 0,21 | 6,2 | 55 |
| 3 × 0,75 | 48,96 | 24 × 0,21 | 6,5 | 70 |
| 4 × 0,75 | 58,56 | 24 × 0,21 | 7,0 | 87 |
| 5 × 0,75 | 69,12 | 24 × 0,21 | 7,7 | 106 |
| 7 × 0,75 | 85,44 | 24 × 0,21 | 8,3 | 129 |
| 12 × 0,75 | 132,48 | 24 × 0,21 | 10,9 | 211 |
| 18 × 0,75 | 202,56 | 24 × 0,21 | 12,7 | 307 |
| 25 × 0,75 | 268,80 | 24 × 0,21 | 15,0 | 413 |
| 34 × 0,75 | 319,68 | 24 × 0,21 | 17,3 | 523 |
| 2 × 1,0 | 48,96 | 32 × 0,21 | 6,5 | 79 |
| 3 × 1,0 | 59,52 | 32 × 0,21 | 6,8 | 88 |
| 4 × 1,0 | 71,04 | 32 × 0,21 | 7,4 | 106 |
| 5 × 1,0 | 84,48 | 32 × 0,21 | 8,1 | 124 |
| 7 × 1,0 | 107,52 | 32 × 0,21 | 8,8 | 155 |
| 12 × 1,0 | 177,60 | 32 × 0,21 | 12,3 | 232 |
| 18 × 1,0 | 257,28 | 32 × 0,21 | 14,7 | 332 |
| 25 × 1,0 | 342,72 | 32 × 0,21 | 16,0 | 460 |
| 2 × 1,5 | 62,40 | 30 × 0,26 | 7,1 | 91 |
| 3 × 1,5 | 78,72 | 30 × 0,26 | 7,5 | 112 |
| 4 × 1,5 | 96,00 | 30 × 0,26 | 8,5 | 141 |
| 5 × 1,5 | 114,24 | 30 × 0,26 | 8,9 | 161 |
| 7 × 1,5 | 147,84 | 30 × 0,26 | 9,9 | 206 |
| 12 × 1,5 | 257,28 | 30 × 0,26 | 14,7 | 323 |
| 18 × 1,5 | 358,08 | 30 × 0,26 | 15,5 | 517 |
| 25 × 1,5 | 508,80 | 30 × 0,26 | 18,1 | 705 |
| 3 × 2,5 | 113,28 | 50 × 0,26 | 9,0 | 157 |
| 4 × 2,5 | 141,12 | 50 × 0,26 | 9,9 | 201 |
| 5 × 2,5 | 168,96 | 50 × 0,26 | 11,0 | 248 |
| 7 × 2,5 | 242,88 | 50 × 0,26 | 13,9 | 306 |
| 12 × 2,5 | 353,28 | 50 × 0,26 | 15,9 | 499 |
| 4 × 4 | 238,08 | 51 × 0,30 | 11,7 | 291 |
| 5 × 4 | 234,24 | 51 × 0,30 | 12,8 | 364 |
| 4 × 6 | 329,28 | 76 × 0,30 | 13,9 | 437 |
| 7 × 6 | 509,76 | 76 × 0,30 | 18,2 | 700 |
| 4 × 10 | 574,08 | 77 × 0,40 | 17,4 | 685 |
| 5 × 10 | 595,20 | 77 × 0,40 | 19,5 | 824 |
| 4 × 16 | 809,28 | 119 × 0,40 | 20,6 | 972 |
| 4 × 25 | 1 174,08 | 182 × 0,40 | 25,3 | 1 443 |
