HSLH FRNC – Halojensiz Kontrol Kablosu – İyileştirilmiş Yangın Davranışı (FRNC)
HSLH FRNC | Halojensiz İyileştirilmiş Yanma Davranışlı Kumanda Kablosu
Ürün Açıklamaları
Uygulama:
Kuru, nemli ve ıslak ortamlarda sabit veya esnek tesisatlar için; yüksek çekme kuvveti ve zorlanmış bükme gerektirmeyen iç mekân kullanımları.

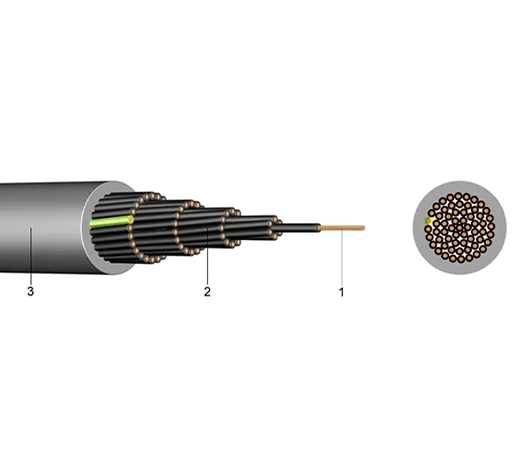

Yapı
- İnce telli çıplak bakır iletken
- Çekirdek izolasyonu: Halojensiz, çapraz bağlı poliolefin kopolimer
- Dış kılıf: Halojensiz, çapraz bağlı poliolefin kopolimer (gri)
Standartlar
- DIN EN 50266-2-4 (iyileştirilmiş alev yayılma)
- DIN EN 50267-2-2 (halojen gaz emisyonu)
- DIN EN 50268-2 (duman yoğunluğu)
- DIN EN 60228 Sınıf 5 (iletken yapısı)
İletken renk kodlaması:
- JZ tipi: 1 iletken yeşil/sarı, diğerleri siyah üzerine rakam
- OZ tipi: Tüm iletkenler siyah üzerine rakam
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 300 / 500
- Test Gerilimi [V] AC: 2000
- Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –30 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 150
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (çapa göre): 15 × çap
- Alev Dayanımı Standardı: EN 50266-2-4 · EN 60332-1 · IEC 60332-3 Kat. C
Kesit Tablosu
| Çekirdek Sayısı × Kesit (mm²) | Bakır (kg/km) | Yapı (adet × Ø mm) | Ø aprox. (mm) | Ağırlık (kg/km) |
|---|---|---|---|---|
| 2 × 0,75 | 14,40 | 24 × 0,21 | 5,4 | 47 |
| 3 × 0,75 | 21,60 | 24 × 0,21 | 5,7 | 56 |
| 4 × 0,75 | 28,80 | 24 × 0,21 | 6,2 | 69 |
| 5 × 0,75 | 36,00 | 24 × 0,21 | 6,8 | 83 |
| 7 × 0,75 | 50,40 | 24 × 0,21 | 7,4 | 104 |
| 12 × 0,75 | 86,40 | 24 × 0,21 | 9,9 | 172 |
| 18 × 0,75 | 129,60 | 24 × 0,21 | 12,4 | 263 |
| 25 × 0,75 | 180,00 | 24 × 0,21 | 14,4 | 352 |
| 34 × 0,75 | 244,80 | 24 × 0,21 | 15,9 | 512 |
| 1 mm² | ||||
| 2 × 1 | 19,20 | 32 × 0,21 | 5,7 | 55 |
| 3 × 1 | 28,80 | 32 × 0,21 | 6,0 | 67 |
| 4 × 1 | 38,40 | 32 × 0,21 | 6,6 | 83 |
| 5 × 1 | 48,00 | 32 × 0,21 | 7,2 | 100 |
| 7 × 1 | 67,20 | 32 × 0,21 | 8,0 | 130 |
| 12 × 1 | 115,20 | 32 × 0,21 | 10,6 | 212 |
| 18 × 1 | 172,80 | 32 × 0,21 | 12,7 | 314 |
