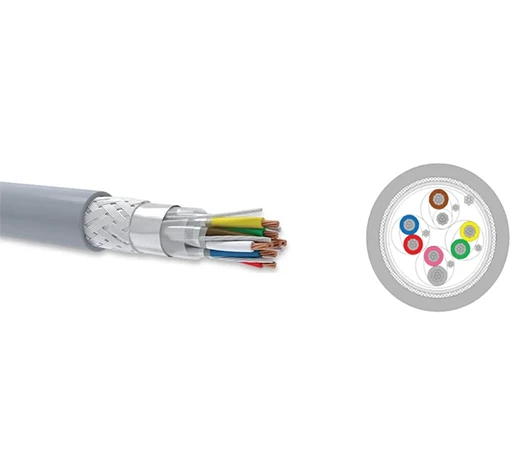

LI2Y(St)CY PIMF (RS 232 – RS 422)

LI2Y(St)CY PIMF (RS 232 – RS 422)

Ürün Açıklamaları

RS-232 ve RS-422 arayüzleri için tasarlanmış çift bükümlü, her çifti metal folyo ile ekranlı (PIMF) veri iletişim kablosudur.

RS-422: İki telli diferansiyel seri haberleşme standardı; 1220 m’ye kadar tekrarlayıcı olmadan çalışır, 1 sürücü→10 alıcı konfigürasyonunu destekler. 1200 m’de 100 kbps ila 12 m’de 10 Mbps arasında iletişim sağlar. Dengeli çıkış ve diferansiyel giriş sayesinde RS-232’ye kıyasla çok daha iyi gürültü bağışıklığı sunar; noktadan çoklu noktaya bağlantılar oluşturabilir.

Yapı

İletken: IEC 60228 sınıf 2 veya 5’e göre elektrolitik tavlı ya da kalaylı bakır tel
Yalıtkan: EN 50290-2-21 PVC compound
İzolasyon Renk: DIN 47100 renk kodlu
Bizerel Ekran (PIMF):
Her çiftin etrafında PES bant + kalaylı bakır toprak teli + PES bant
Büküm: Ekranlı çiftlerin katlar hâlinde bükümü
Ayırıcı Bant: PES bant
Genel Ekran: Kalaylı toprak teli + Al-PES folyo + kalaylı bakır tel örgü
Dış Kılıf: EN 50290-2-22 PVC compound, RAL 7001 gri
