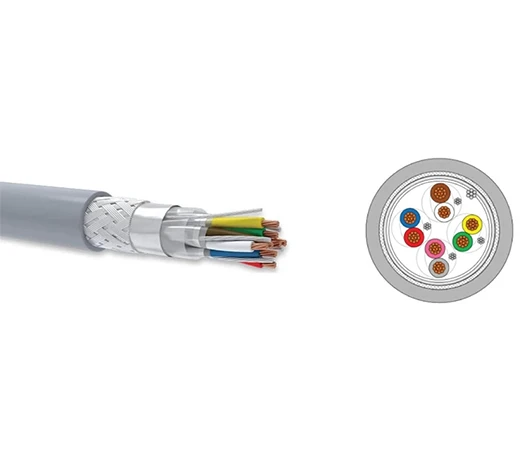

LI2Y(St)H PIMF – Ekranlı Bükümlü Çift Kablo
LI2Y(St)H PIMF | Ekranlı Bükümlü Çift Kablo
Ürün Açıklamaları
Esnek yapısı sayesinde dar alanlarda rahatlıkla uygulanabilir.
Dış ortamlarda ve gömülü tesisatta kullanılmaz.
EMC uyumlu, elektromanyetik girişimlere karşı dayanıklıdır.
Yapı
- İletken: IEC 60228 / DIN VDE 0295 / EN 60228 Sınıf 2 veya 5; elektrolitik tavlı veya kalaylı bakır tel
- Yalıtkan: EN 50290-2-23 PE compound
- Yalıtım Renk: DIN 47100 renk kodlu
- Bireysel Ekran: PES bant + kalaylı bakır toprak teli + PES bant
- Büküm: Ekranlanmış çiftlerin katlar hâlinde bükümü
- Ayırıcı Bant: PES bant
- Genel Ekran: Kalaylı bakır tel + Al-PES bant
- Dış Kılıf: EN 50290-2-27 HFFR (Low Smoke Zero Halogen) compound
- Kılıf Rengi: RAL 7001 gri
Kullanma Yeri
- Elektromanyetik karışım ve girişim olan kapalı ortamlarda
- Enstrüman ve kontrol mühendisliğinde
- Endüstriyel elektronik sistemlerinde
- Bilgisayar ve ofis ekipmanlarında
- Otomasyon sistemlerinde
- Yüksek hızlı data iletim uygulamalarında
Çalışma Gerilimi:
- 0,22/0,34 mm²: 250 V
- 0,50 mm²: 300/500 V
Test Gerilimi:
- 0,22/0,34 mm²: 1 500 V AC
- 0,50 mm²: 2 000 V AC
- Çalışma Sıcaklığı: –30 °C … +70 °C
- Empedans (≈): 78 Ω
- İndüktans (≈): 0,67 mH/km
- Bükülme Yarıçapı (min.): 7,5 × kablo Ø
- Alev Geciktiricilik Testi: IEC 60332-1-2 · VDE 0482-332-1-2 · EN 60332-1-2
- Duman Yoğunluğu Testi: IEC 61034-2 · VDE 0482-1034-2 · EN 61034-2
- Korozif Gaz Testi: IEC 60754-2 · VDE 0482-754-1/2 · EN 60754-2
- Alev Yayılımı Testi: IEC 60332-3-25 · VDE 0482-332-3-25 · EN 60332-2-25
- Halojensizlik Testi: IEC 60754-1 · VDE 0482-754-2 · EN 60754-2
