LIY(St)Y PIMF – Ekranlı Bükümlü Çift Kablo
LIY(St)Y PIMF | Ekranlı Bükümlü Çift Kablo
Ürün Açıklamaları
Esnek yapısı ile dar alanlarda rahatlıkla uygulanabilir, ancak dış mekân ve gömülü tesisat kullanımı için uygun değildir. EMC uyumlu tasarımı, elektromanyetik girişimlere karşı yüksek bağışıklık sağlar.

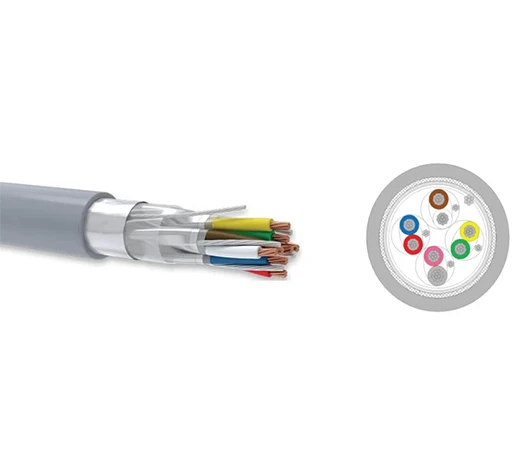

Yapı
- İletken: IEC 60228 / DIN VDE 0295 / EN 60228 Sınıf 2 veya Sınıf 5, elektrolitik tavlı veya kalaylı bakır teller
- Yalıtkan: EN 50290-2-21 PVC compound
- Yalıtım Renk: DIN 47100 renk kodlu
- Bireysel Ekran: PES bant + kalaylı bakır toprak teli + PES bant
- Büküm: Ekranlanmış çiftlerin katlar halinde bükümü
- Ayırıcı Bant: PES bant
- Genel Ekran: Kalaylı toprak teli + Al-PES folyo
- Dış Kılıf: EN 50290-2-22 PVC compound, RAL 7001 gri
Kullanma Yeri
- Elektromanyetik karışma ve girişimlerin yoğun olduğu ortamlarda
- Enstrüman ve kontrol mühendisliğinde
- Endüstriyel elektronik sistemlerinde
- Bilgisayar ve ofis makinelerinde
- Bina içi haberleşme sistemlerinde
- Bina içi ses düzenlerinde
- Güvenlik sistemlerinde
Çalışma Gerilimi: 0,22/0,34 mm² = 250 V; > 0,50 mm² = 300/500 V
Test Gerilimi: 0,22/0,34 mm² = 1500 V AC; 0,50 mm² = 2000 V AC
Bükülme Yarıçapı (min.): 10 × kablo Ø
Çalışma Sıcaklığı: –30 °C … +70 °C
Alev Geciktiricilik Testi: IEC 60332-1-2 · VDE 0482-332-1-2 · EN 60332-1-2
Karakteristik Empedans: ≈ 78 Ω
İndüktans: ≈ 0,67 mH/km
