N2XCH – Halojensiz, İyileştirilmiş Yanma Davranışlı, Eşmerkezli İletkenli Güvenlik Kablosu
N2XCH | Halojensiz, İyileştirilmiş Yanma Davranışlı, Eşmerkezli İletkenli Güvenlik Kablosu
Ürün Açıklamaları
Uygulama:
İnsan ve ekipman güvenliğinin ön planda olduğu, yüksek yangın koruması ve hasar direnci gerektiren iç ve dış mekân tesisatları için uygundur. Toprağa veya suya doğrudan döşenemez. Safety Class II standartlarına uygundur.

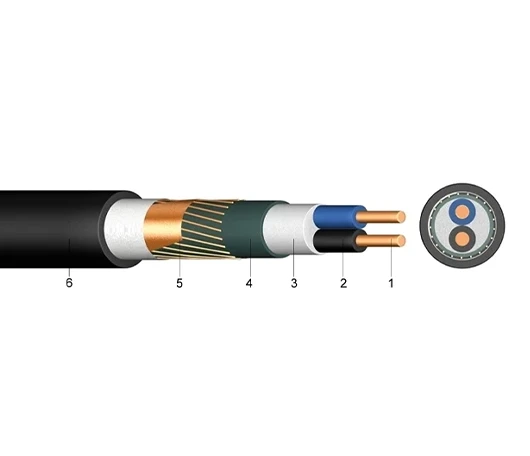

Yapı
- Katı veya çok telli çıplak bakır iletken
- Çekirdek izolasyonu: Halojensiz, çapraz bağlı polietilen bileşik
- Çekirdek kılıfı: Halojensiz bileşik
- Burulma önleyici bant
- Eşmerkezli iletken: Bakır teller ve zıt helis halinde sarılmış bakır bant
- Dış kılıf: Halojensiz, çapraz bağlı polietilen bileşik, siyah
Standartlar
- DIN VDE 0276-604 HD 604 S1 Bölüm 1 & 5 G · DIN EN 60228 Sınıf 1 ve 2 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 600 / 1000
- Test Gerilimi AC [V]: 4000
- Sıcaklık Aralığı (hareketli): –5 °C … +90 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 250
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (min., çap ×): 15
- Alev Dayanımı Standardı: EN 50266-2-4 · EN 60332-1 · IEC 60332-3 Kat. C
| Çekirdek Sayısı ve Kesit (mm²) | Bakır Miktarı (kg/km) | İletken Yapısı (yakl. mm) | Dış Çap (mm) | Kalorifik Potansiyel (kWh/m) | Ağırlık (kg/km) |
|---|---|---|---|---|---|
| 2 × 1,5 | 51,84 | 1 × 1,38 | 11,5 | 0,44 | 177 |
| 2 × 2,5 | 79,68 | 1 × 1,78 | 12,7 | 0,55 | 226 |
| 2 × 4 | 122,88 | 1 × 2,25 | 13,5 | 0,60 | 280 |
| 2 × 6 | 182,40 | 1 × 2,72 | 13,6 | 0,66 | 286 |
| 2 × 10 | 312,00 | 1 × 3,56 | 16,5 | 0,72 | 500 |
| 3 × 1,5 | 70,08 | 1 × 1,38 | 11,3 | 0,48 | 196 |
| 3 × 2,5 | 108,48 | 1 × 1,78 | 13,2 | 0,55 | 253 |
| 3 × 4 | 161,28 | 1 × 2,25 | 16,0 | 0,64 | 336 |
| 3 × 6 | 240,00 | 1 × 2,76 | 16,0 | 0,72 | 441 |
| 3 × 10 | 408,00 | 1 × 3,56 | 18,5 | 0,85 | 659 |
| 3 × 16 | 643,20 | 1 × 4,51 | 21,3 | 1,18 | 979 |
| 3 × 25 | 902,40 | 7 × 2,17 | 24,4 | 1,59 | 1 289 |
| 3 × 35 | 1 190,40 | 7 × 2,53 | 26,7 | 1,91 | 1 625 |
| 3 × 50 | 1 723,20 | 19 × 1,83 | 29,5 | 2,27 | 1 946 |
| 3 × 70 | 2 409,60 | 14 × 2,58 | 34,7 | 2,78 | 2 742 |
| 3 × 95 | 3 295,68 | 19 × 2,58 | 38,1 | 3,35 | 3 636 |
| 3 × 120 | 4 236,48 | 24 × 2,58 | 42,5 | 3,86 | 4 606 |
| 3 × 150 | 5 100,48 | 30 × 2,58 | 44,0 | 4,80 | 5 450 |
| 3 × 185 | 6 383,04 | 37 × 2,58 | 47,0 | 5,99 | 6 930 |
| 3 × 240 | 8 241,60 | 37 × 2,90 | 52,0 | 7,25 | 8 900 |
| 4 × 1,5 | 84,48 | 1 × 1,38 | 12,6 | 0,54 | 221 |
| 4 × 2,5 | 132,48 | 1 × 1,78 | 14,0 | 0,62 | 291 |
| 4 × 4 | 199,68 | 1 × 2,25 | 15,2 | 0,72 | 393 |
| 4 × 6 | 296,64 | 1 × 2,76 | 17,4 | 0,82 | 527 |
| 4 × 10 | 504,00 | 1 × 3,56 | 19,9 | 1,00 | 783 |
| 4 × 16 (RE) | 795,84 | 1 × 4,51 | 23,4 | 1,37 | 1 188 |
| 4 × 16 (RM) | 795,84 | 7 × 1,70 | 23,4 | 1,37 | 1 188 |
| 4 × 25 (RM) | 1 142,40 | 7 × 2,13 | 28,1 | 1,94 | 1 716 |
| 4 × 35 (RM) | 1 526,40 | 7 × 2,52 | 31,1 | 2,27 | 2 193 |
| 4 × 50 (SM) | 2 203,20 | 19 × 1,89 | 33,7 | 2,77 | 2 784 |
| 4 × 70 (SM) | 3 081,60 | 19 × 2,17 | 37,2 | 5,46 | 3 675 |
| 4 × 95 (SM) | 4 207,68 | 19 × 2,52 | 43,0 | 6,97 | 5 063 |
| 4 × 120 (SM) | 5 388,48 | 37 × 2,03 | 47,2 | 7,84 | 6 307 |
| 4 × 150 (SM) | 6 540,48 | 37 × 2,27 | 52,0 | 9,66 | 7 617 |
| 4 × 185 (SM) | 8 159,04 | 37 × 2,52 | 57,3 | 11,60 | 9 462 |
| 4 × 240 (SM) | 10 545,60 | 61 × 2,24 | 64,3 | 14,06 | 12 264 |
| 5 × 1,5 | 98,88 | 1 × 1,38 | 12,5 | 0,52 | 220 |
| 5 × 2,5 | 156,48 | 1 × 1,75 | 13,3 | 0,61 | 248 |
| 5 × 4 | 238,08 | 1 × 2,22 | 14,4 | 0,69 | 343 |
| 5 × 6 | 355,20 | 1 × 2,72 | 16,7 | 0,83 | 478 |
| 7 × 1,5 | 133,44 | 1 × 1,38 | 14,4 | 0,50 | 314 |
| 12 × 1,5 | 205,44 | 1 × 1,38 | — | — | — |
