N2XS2Y – XLPE İzoleli Tek Damarlı Kablo (6/10 kV, 12/20 kV, 18/30 kV) – PE Dış Kılıflı
N2XS2Y | XLPE İzoleli Tek Damarlı Kablo (6/10 kV, 12/20 kV, 18/30 kV) – PE Dış Kılıflı
Ürün Açıklamaları
Doğrudan toprağa, açık ve kapalı mekânlara ile kablo kanallarına döşenmek üzere tasarlanmıştır.

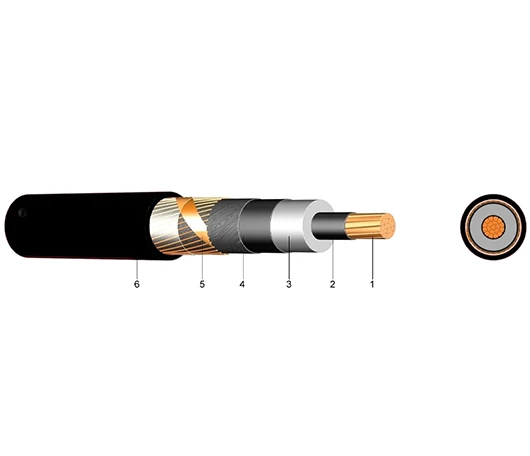

Yapı
- Çok telli (RM) çıplak bakır iletken
- İç yarı iletken tabaka
- Çekirdek izolasyonu: Çapraz bağlı polietilen (XLPE)
- Dış yarı iletken tabaka
- Ekran: Bakır teller
- Dış kılıf: Siyah polietilen (PE)
Standartlar
- DIN VDE 0276-620 · HD 620 S1: 1996 · DIN EN 60228 Sınıf 2
Teknik Veriler
Test Gerilimi / Süre:
- 6 / 10 kV → 21 kV / 5 dk
- 12 / 20 kV → 42 kV / 5 dk
- 18 / 30 kV → 63 kV / 5 dk
Sıcaklık Aralığı:
- Hem hareketli hem sabit: –20 °C … +90 °C
- Kısa Devre Çalışma Sıcaklığı: 250 °C
- Kısa Devre Süresi (maks.): 5 s
- Bükülme Yarıçapı (min., çap ×): 15
- Alev Dayanımı Standardı: EN 60332-1-2
| 6/10 kV | ||||||
|---|---|---|---|---|---|---|
| Kesit (mm²) | Bakır (kg/km) | Ø (mm) | Ø max (mm) | Ağırlık (kg/km) | Toprak Akımı (A) | Hava Akımı (A) |
| 1×35 RM/16 | 518,40 | 23 | 28 | 820 | 187 | 197 |
| 1×50 RM/16 | 662,40 | 24 | 29 | 960 | 220 | 236 |
| 1×70 RM/16 | 854,40 | 26 | 31 | 1150 | 269 | 292 |
| 1×95 RM/16 | 1094,40 | 27 | 32 | 1450 | 320 | 358 |
| 1×120 RM/16 | 1334,40 | 29 | 34 | 1700 | 363 | 413 |
| 1×150 RM/25 | 1723,20 | 30 | 35 | 2000 | 405 | 468 |
| 1×185 RM/25 | 2059,20 | 32 | 37 | 2350 | 456 | 535 |
| 1×240 RM/25 | 2587,20 | 34 | 39 | 2900 | 526 | 631 |
| 1×300 RM/25 | 3163,20 | 36 | 41 | 3550 | 591 | 722 |
| 1×400 RM/35 | 4233,60 | 40 | 45 | 4500 | 662 | 827 |
| 1×500 RM/35 | 5193,60 | 43 | 48 | 5550 | 744 | 949 |
| 12/20 kV | ||||||
|---|---|---|---|---|---|---|
| Kesit (mm²) | Bakır (kg/km) | Ø (mm) | Ø max (mm) | Ağırlık (kg/km) | Toprak Akımı (A) | Hava Akımı (A) |
| 1×35 RM/16 | 518,40 | 27 | 32 | 1 000 | 189 | 200 |
| 1×50 RM/16 | 662,40 | 28 | 33 | 1 150 | 222 | 239 |
| 1×70 RM/16 | 854,40 | 30 | 35 | 1 350 | 271 | 297 |
| 1×95 RM/16 | 1 094,40 | 31 | 36 | 1 600 | 323 | 361 |
| 1×120 RM/16 | 1 334,40 | 33 | 38 | 1 850 | 367 | 416 |
| 1×150 RM/25 | 1 723,20 | 34 | 39 | 2 250 | 409 | 470 |
| 1×185 RM/25 | 2 059,20 | 36 | 41 | 2 600 | 461 | 538 |
| 1×240 RM/25 | 2 587,20 | 39 | 44 | 3 150 | 532 | 634 |
| 1×300 RM/25 | 3 163,20 | 41 | 46 | 3 800 | 599 | 724 |
| 1×400 RM/35 | 4 233,60 | 44 | 49 | 4 750 | 671 | 829 |
| 1×500 RM/35 | 5 193,60 | 47 | 52 | 5 800 | 754 | 953 |
| 18/30 kV | ||||||
|---|---|---|---|---|---|---|
| Kesit (mm²) | Bakır (kg/km) | Ø (mm) | Ø max (mm) | Ağırlık (kg/km) | Toprak Akımı (A) | Hava Akımı (A) |
| 1×50 RM/16 | 662,40 | 33 | 38 | 1 350 | 225 | 241 |
| 1×70 RM/16 | 854,40 | 35 | 40 | 1 600 | 274 | 299 |
| 1×95 RM/16 | 1 094,40 | 36 | 41 | 1 900 | 327 | 363 |
| 1×120 RM/16 | 1 334,40 | 38 | 43 | 2 200 | 371 | 418 |
| 1×150 RM/25 | 1 723,20 | 39 | 44 | 2 550 | 414 | 472 |
| 1×185 RM/25 | 2 059,20 | 41 | 46 | 2 950 | 466 | 539 |
| 1×240 RM/25 | 2 587,20 | 43 | 48 | 3 500 | 539 | 635 |
| 1×300 RM/25 | 3 163,20 | 46 | 51 | 4 150 | 606 | 725 |
| 1×400 RM/35 | 4 233,60 | 49 | 54 | 5 150 | 680 | 831 |
| 1×500 RM/35 | 5 193,60 | 52 | 57 | 6 200 | 765 | 953 |
