N2XSEY – XLPE İzoleli Üç Damarlı Kablo (PVC Dış Kılıflı)
N2XSEY | XLPE İzoleli Üç Damarlı Kablo (PVC Dış Kılıflı)
Uygulama:
Doğrudan toprağa, suya, açık alana, iç mekâna ve endüstriyel tesislerdeki pano kablolamalarına, ayrıca kablo kanallarına döşeme için uygundur.

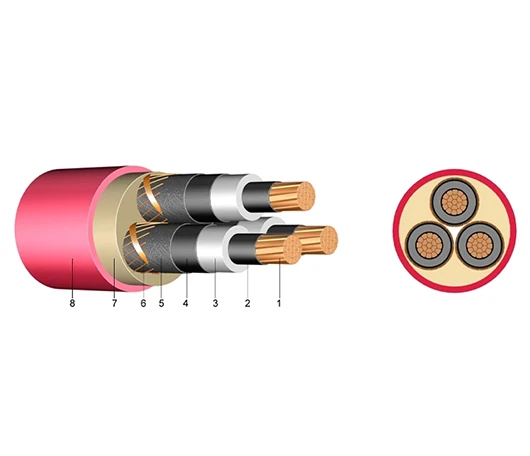

Yapı:
- Çok telli çıplak bakır iletken
- İç yarı iletken tabaka
- Çekirdek izolasyonu: Çapraz bağlı polietilen (XLPE)
- Dış yarı iletken tabaka
- Yarı iletken bant
- Ekran: Bakır teller
- İletkenler üzerine iç örtü
- Dış kılıf: Kırmızı PVC
Standartlar:
- DIN VDE 0276-620 · HD 620 S1:1996 · IEC 60502 · DIN EN 60228 Sınıf 2
Teknik Veriler:
- Nominal Gerilim U₀/U [V]: 6000 / 10000
- Test Gerilimi AC [V]: 21000
Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 250
- Kısa Devre Süresi (maks.) [s]: 5
Bükülme Yarıçapı (min., çap ×): 15
Alev Dayanımı Standardı: EN 60332-1-2
| Çekirdek × Kesit (mm²) | Bakır (kg/km) | Ø (mm) | Ağırlık (kg/km) | Akım (Toprakta) [A] | Akım (Havada) [A] |
|---|---|---|---|---|---|
| 3×35 RM/16 | 1 209,60 | 49 | 2 600 | 213 | 213 |
| 3×50 RM/16 | 1 622,40 | 51 | 2 900 | 220 | 236 |
| 3×70 RM/16 | 2 198,40 | 55 | 3 350 | 261 | 265 |
| 3×95 RM/16 | 2 994,24 | 58 | 4 200 | 312 | 322 |
| 3×120 RM/16 | 3 638,40 | 62 | 5 050 | 355 | 370 |
| 3×150 RM/25 | 4 603,20 | 66 | 6 000 | 399 | 420 |
| 3×185 RM/25 | 5 611,20 | 69 | 7 200 | 451 | 481 |
| 3×240 RM/25 | 7 195,20 | 75 | 9 000 | 523 | 566 |
