N2XS(F)2Y – Boylamasına Su Geçirmez PE Dış Kılıflı Tek Damarlı XLPE İzoleli Kablo (6/10 kV, 12/20 kV, 18/30 kV)
N2XS(F)2Y | Boylamasına Su Geçirmez PE Dış Kılıflı Tek Damarlı XLPE İzoleli Kablo (6/10 kV, 12/20 kV, 18/30 kV)
Ürün Açıklamaları
Toprağa doğrudan, suya, açık ve kapalı mekânlara ile kablo kanallarına döşeme için uygundur.

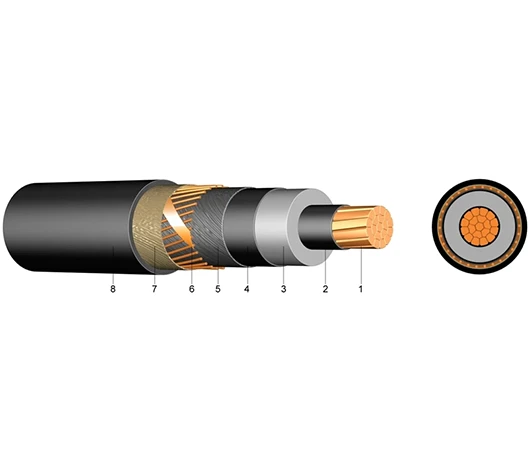

Yapı
- Çok telli (RM) çıplak bakır iletken
- İç yarı iletken tabaka
- Çekirdek izolasyonu: Çapraz bağlı polietilen (XLPE)
- Dış yarı iletken tabaka
- Şişen (swellable) bant
- Ekran: Bakır teller
- Boylamasına su geçirmezlik sağlayan bant
- Dış kılıf: Siyah polietilen (PE)
Standartlar
- DIN VDE 0276-620 · HD 620 S1: 1995 · DIN EN 60228 Sınıf 2
Teknik Veriler
Test Gerilimi / Süre:
- 6 / 10 kV → 21 kV / 5 dk
- 12 / 20 kV → 42 kV / 5 dk
- 18 / 30 kV → 63 kV / 5 dk
Sıcaklık Aralığı:
- Hareketli: –20 °C … +90 °C
- Sabit: –20 °C … +90 °C
- Kısa Devre Çalışma Sıcaklığı: 250 °C
- Kısa Devre Süresi (maks.): 5 s
- Bükülme Yarıçapı (min., çap ×): 15
- Alev Dayanımı Standardı: EN 60332-1-2
| 6/10 kV | ||||||
|---|---|---|---|---|---|---|
| Kesit (mm²) | Bakır (kg/km) | Ø aprox. (mm) | Ø maks. (mm) | Ağırlık (kg/km) | Toprak Akımı (A) | Hava Akımı (A) |
| 1×35 RM/16 | 518,40 | 23 | 28 | 820 | 187 | 197 |
| 1×50 RM/16 | 662,40 | 24 | 29 | 960 | 220 | 236 |
| 1×70 RM/16 | 854,40 | 26 | 31 | 1 200 | 268 | 294 |
| 1×95 RM/16 | 1 094,40 | 27 | 32 | 1 450 | 320 | 358 |
| 1×120 RM/16 | 1 334,40 | 29 | 34 | 1 700 | 363 | 413 |
| 1×150 RM/25 | 1 723,20 | 30 | 35 | 2 000 | 405 | 468 |
| 1×185 RM/25 | 2 059,20 | 32 | 37 | 2 350 | 456 | 535 |
| 1×240 RM/25 | 2 587,20 | 34 | 39 | 2 900 | 526 | 631 |
| 1×300 RM/25 | 3 163,20 | 36 | 41 | 3 550 | 591 | 722 |
| 1×400 RM/35 | 4 233,60 | 40 | 45 | 4 500 | 662 | 827 |
| 1×500 RM/35 | 5 193,60 | 43 | 48 | 5 550 | 744 | 949 |
