NA2XH
NA2XH | 0,6/1 kV XLPE İzoleli Alüminyum İletkenli Halojensiz Kablo
Ürün Açıklamaları
NA2XH kablolar, askı teli zırhı olmayan, alüminyum iletkenli ve çapraz bağlı polietilen (XLPE) izolasyona sahip orta gerilim kablolarıdır. Hem dolgu hem de dış kılıf olarak halojen içermeyen, alev geciktirici HFFR compound kullanılması sayesinde yangına hassas tesislerde maksimum güvenlik ve düşük duman yoğunluğu sunar. Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, veri merkezleri ve insan trafiğinin yoğun olduğu iş merkezleri gibi kritik alanlarda tercih edilir.

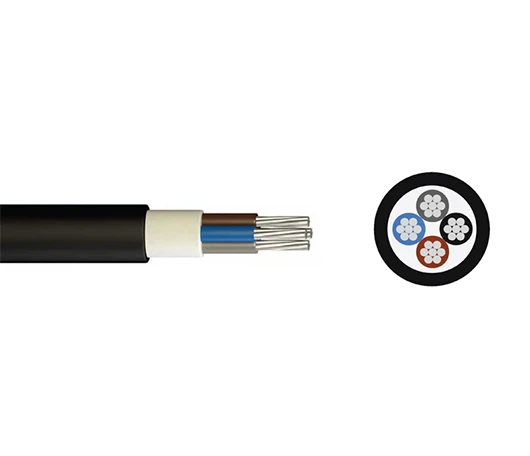

Yapı
- İletken: Örgülü çok telli alüminyum
- İzolasyon: Çapraz bağlı polietilen (XLPE)
- Dolgu: Halojen içermeyen, alev geciktirici HFFR compound
- Dış Kılıf: Halojen içermeyen, alev geciktirici HFFR compound
Teknik Veriler
- Nominal Gerilim U₀/U: 0,6 / 1 kV
- Deney Gerilimi: 3,5 kV AC
- İşletme Sıcaklığı: +90 °C
- Kısa Devre Sıcaklığı (≤5 s): +250 °C
- Serim Sıcaklığı: –5 °C
- Bükülme Yarıçapı: 12 × kablo Ø
Yangın Performansı:
- Halojen içermeme: EN 60754-1/2
- Düşük duman: EN 61034-2
- Düşey alev yayılma (demet kablo): EN 60332-3-24 Cat. C
| Nominal Kesit (mm²) | Yaklaşık Dış Çap (mm) | Yaklaşık Net Ağırlık (kg/km) | İletken Direnci Max. (Ω/km @ 20 °C) | Akım Taşıma Kapasitesi (0,6 kV) | Akım Taşıma Kapasitesi (1 kV) | ||
|---|---|---|---|---|---|---|---|
| Toprakta (A) | Havada (A) | Toprakta (A) | Havada (A) | ||||
| 1×16 | 8,7 | 106 | 1,91 | – | – | – | – |
| 1×25 | 10,9 | 153 | 1,20 | – | – | – | – |
| 1×35 | 12,1 | 195 | 0,868 | 164 | 137 | 163 | 131 |
| 1×50 | 13,8 | 250 | 0,641 | 195 | 163 | 200 | 161 |
| 1×70 | 15,5 | 325 | 0,443 | 238 | 201 | 254 | 205 |
| 1×95 | 17,7 | 434 | 0,320 | 284 | 240 | 313 | 253 |
| 1×120 | 19,6 | 521 | 0,253 | 323 | 274 | 366 | 296 |
| 1×150 | 21,7 | 640 | 0,206 | 361 | 308 | 420 | 341 |
| 1×185 | 24,1 | 785 | 0,164 | 408 | 350 | 486 | 395 |
| 1×240 | 27,2 | 1018 | 0,125 | 476 | 408 | 585 | 475 |
| 1×300 | 30,3 | 1249 | 0,100 | 537 | 462 | 675 | 548 |
| 1×400 | 32,0 | 1633 | 0,0778 | 658 | 594 | 628 | 638 |
| 1×500 | 35,4 | 2111 | 0,0605 | 765 | 692 | 728 | 743 |
| 1×630 | 37,8 | 2670 | 0,0469 | 871 | 791 | 836 | 849 |
| 2×16 | 16,6 | 392 | 1,91 | – | – | – | – |
| 2×25 | 21,0 | 608 | 1,20 | 111 | 100 | – | – |
| 2×35 | 23,4 | 768 | 0,868 | 132 | 122 | – | – |
| 2×50 | 27,0 | 1016 | 0,641 | 157 | 147 | – | – |
| 3×16 | 17,6 | 446 | 1,15 | – | – | – | – |
| 3×25 | 22,3 | 678 | 1,20 | 111 | 100 | – | – |
| 3×35 | 24,9 | 864 | 0,868 | 132 | 122 | – | – |
| 3×50 | 28,8 | 1147 | 0,641 | 157 | 147 | – | – |
| 3×70 | 32,7 | 1507 | 0,443 | 195 | 180 | – | – |
| 3×95 | 37,3 | 1992 | 0,320 | 233 | 232 | – | – |
| 3×120 | 41,2 | 2398 | 0,253 | 266 | 270 | – | – |
| 3×150 | 46,0 | 2991 | 0,206 | 299 | 308 | – | – |
| 3×185 | 51,2 | 3688 | 0,164 | 340 | 357 | – | – |
| 3×240 | 58,0 | 4786 | 0,125 | 401 | 435 | – | – |
| 3×300 | 64,9 | 5944 | 0,100 | 455 | 501 | – | – |
| 3×16/16 | 19,5 | 562 | 1,91/1,91 | – | – | – | – |
| 3×25/16 | 23,9 | 785 | 1,2/1,91 | 111 | 100 | – | – |
| 3×35/16 | 26,5 | 981 | 0,868/1,91 | 132 | 122 | – | – |
| 3×50/25 | 31,0 | 1318 | 0,641/1,20 | 157 | 147 | – | – |
| 3×70/35 | 34,9 | 1702 | 0,443/0,868 | 195 | 180 | – | – |
| 3×95/50 | 39,9 | 2248 | 0,320/0,641 | 233 | 232 | – | – |
| 3×120/70 | 44,5 | 2774 | 0,253/0,443 | 266 | 270 | – | – |
| 3×150/70 | 48,7 | 3247 | 0,206/0,443 | 299 | 308 | – | – |
| 3×185/95 | 54,7 | 4180 | 0,164/0,320 | 340 | 357 | – | – |
| 3×240/120 | 61,5 | 5323 | 0,125/0,253 | 401 | 435 | – | – |
| 3×300/150 | 68,5 | 6626 | 0,100/0,206 | 445 | 501 | – | – |
| 4×25 | 24,7 | 834 | 1,20 | 111 | 100 | – | – |
| 4×35 | 27,6 | 1065 | 0,868 | 132 | 122 | – | – |
| 4×50 | 31,9 | 1406 | 0,64 | 157 | 147 | – | – |
| 4×70 | 36,4 | 1868 | 0,443 | 195 | 180 | – | – |
| 4×95 | 41,4 | 2457 | 0,320 | 233 | 232 | – | – |
| 4×120 | 45,7 | 2949 | 0,253 | 266 | 270 | – | – |
| 4×150 | 52,0 | 3810 | 0,206 | 299 | 308 | – | – |
| 4×185 | 57,7 | 4668 | 0,164 | 340 | 357 | – | – |
| 4×240 | 65,6 | 6109 | 0,125 | 401 | 435 | – | – |
| 4×300 | 72,9 | 7498 | 0,100 | 455 | 501 | – | – |
| 5×16 | 23,1 | 738 | 1,91 | – | – | – | – |
| 5×25 | 26,9 | 992 | 1,20 | 111 | 100 | – | – |
| 5×35 | 30,4 | 1294 | 0,868 | 132 | 122 | – | – |
| 5×50 | 35,4 | 1734 | 0,641 | 157 | 147 | – | – |
| 5×70 | 40,3 | 2289 | 0,443 | 195 | 180 | – | – |
| 5×95 | 46,5 | 3097 | 0,320 | 233 | 232 | – | – |
