NA2XS2Y – PE Dış Kılıflı XLPE İzoleli Tek Damarlı Kablo (6/10 kV, 12/20 kV, 18/30 kV)
NA2XS2Y | XLPE İzoleli Tek Damarlı Kablo – PE Dış Kılıflı (6/10 kV, 12/20 kV, 18/30 kV)
Ürün Açıklamaları
Doğrudan toprağa, açık ve kapalı mekânlara ve kablo kanallarına döşenmek üzere tasarlanmıştır.

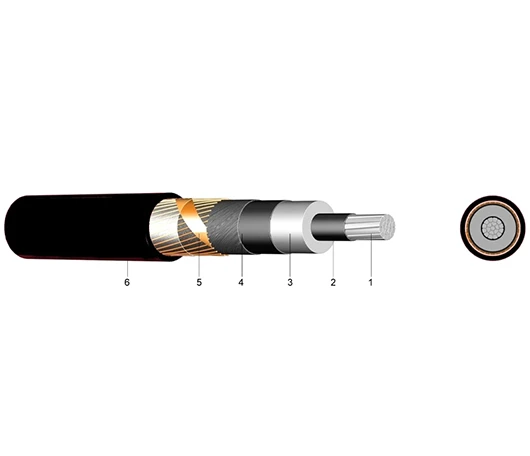

Yapı
- Çok telli (RM) alüminyum iletken
- İç yarı iletken tabaka
- Çekirdek izolasyonu: Çapraz bağlı polietilen (XLPE)
- Dış yarı iletken tabaka
- Ekran: Bakır teller
- Dış kılıf: Siyah polietilen (PE)
Standartlar
- DIN VDE 0276-620 · HD 620 S1:1995 · DIN EN 60228 Sınıf 2
Teknik Veriler
Test Gerilimi / Süre:
- 6 / 10 kV → 21 kV / 5 dk
- 12 / 20 kV → 42 kV / 5 dk
- 18 / 30 kV → 63 kV / 5 dk
Sıcaklık Aralığı:
- Hem hareketli hem sabit: –20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı: 250 °C
- Kısa Devre Süresi (maks.): 5 s
- Bükülme Yarıçapı (min., çap ×): 15
- Alev Dayanımı Standardı: EN 60332-1-2
| 6/10 kV | |||||||
|---|---|---|---|---|---|---|---|
| Kesit (mm²) | Alüminyum (kg/km) | Bakır (kg/km) | Ø aprox. (mm) | Ø maks. (mm) | Ağırlık (kg/km) | Toprak Akım (A) | Hava Akım (A) |
| 1×35 RM/16 | 103 | 182,4 | 23 | 28 | 600 | 145 | 153 |
| 1×50 RM/16 | 147 | 182,4 | 24 | 29 | 670 | 171 | 183 |
| 1×70 RM/16 | 206 | 182,4 | 26 | 31 | 770 | 208 | 228 |
| 1×95 RM/16 | 279 | 182,4 | 27 | 32 | 880 | 248 | 278 |
| 1×120 RM/16 | 353 | 182,4 | 29 | 34 | 950 | 283 | 321 |
| 1×150 RM/25 | 441 | 283,2 | 30 | 35 | 1150 | 315 | 364 |
| 1×185 RM/25 | 544 | 283,2 | 32 | 37 | 1250 | 357 | 418 |
| 1×240 RM/25 | 706 | 283,2 | 34 | 39 | 1500 | 413 | 494 |
| 1×300 RM/25 | 882 | 283,2 | 36 | 41 | 1700 | 466 | 568 |
| 1×400 RM/35 | 1176 | 393,6 | 40 | 45 | 2100 | 529 | 660 |
| 12/20 kV | |||||||
|---|---|---|---|---|---|---|---|
| Kesit (mm²) | Alüminyum (kg/km) | Bakır (kg/km) | Ø aprox. (mm) | Ø maks. (mm) | Ağırlık (kg/km) | Toprak Akım (A) | Hava Akım (A) |
| 1×50 RM/16 | 147 | 182,4 | 28 | 33 | 820 | 172 | 185 |
| 1×70 RM/16 | 206 | 182,4 | 30 | 35 | 930 | 210 | 231 |
| 1×95 RM/16 | 279 | 182,4 | 31 | 36 | 1 050 | 251 | 280 |
| 1×120 RM/16 | 353 | 182,4 | 33 | 38 | 1 150 | 285 | 323 |
| 1×150 RM/25 | 441 | 283,2 | 34 | 39 | 1 350 | 319 | 366 |
| 1×185 RM/25 | 544 | 283,2 | 36 | 41 | 1 500 | 361 | 420 |
| 1×240 RM/25 | 706 | 283,2 | 39 | 44 | 1 750 | 417 | 496 |
| 1×300 RM/25 | 882 | 283,2 | 41 | 46 | 2 000 | 471 | 569 |
| 1×400 RM/35 | 1176 | 393,6 | 44 | 49 | 2 350 | 535 | 660 |
| 18/30 kV | |||||||
|---|---|---|---|---|---|---|---|
| Kesit (mm²) | Alüminyum (kg/km) | Bakır (kg/km) | Ø aprox. (mm) | Ø maks. (mm) | Ağırlık (kg/km) | Toprak Akım (A) | Hava Akım (A) |
| 1×50 RM/16 | 147 | 182,4 | 33 | 38 | 1100 | 174 | 187 |
| 1×70 RM/16 | 206 | 182,4 | 35 | 40 | 1200 | 213 | 232 |
| 1×95 RM/16 | 279 | 182,4 | 36 | 41 | 1350 | 254 | 282 |
| 1×120 RM/16 | 353 | 182,4 | 38 | 43 | 1450 | 289 | 325 |
| 1×150 RM/25 | 441 | 283,2 | 39 | 44 | 1700 | 322 | 367 |
| 1×185 RM/25 | 544 | 283,2 | 41 | 46 | 1850 | 364 | 421 |
| 1×240 RM/25 | 706 | 283,2 | 43 | 48 | 2050 | 422 | 496 |
| 1×300 RM/25 | 882 | 283,2 | 46 | 51 | 2350 | 476 | 568 |
| 1×400 RM/35 | 1176 | 393,6 | 49 | 54 | 2800 | 541 | 650 |
