NA2XSY – XLPE İzoleli Tek Damarlı Kablo (PVC Dış Kılıflı)
NA2XSY | XLPE İzoleli Tek Damarlı Kablo (PVC Dış Kılıflı)
Ürün Açıklamaları
Doğrudan toprağa, açık ve kapalı mekânlarda ile kablo kanallarında döşeme için uygundur.

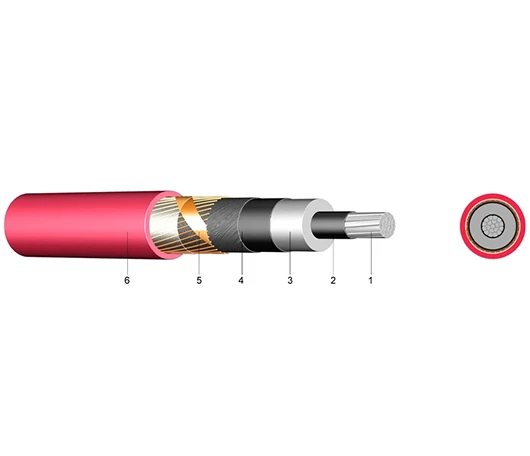

Yapı
- Çok telli (RM) alüminyum iletken
- İç yarı iletken tabaka
- Çekirdek izolasyonu: Çapraz bağlı polietilen (XLPE)
- Dış yarı iletken tabaka
- Ekran: Bakır teller
- Dış kılıf: Kırmızı PVC
Standartlar
- DIN VDE 0276-620 · HD 620 S1:1995 · DIN EN 60228 Sınıf 2
Teknik Veriler
Test Gerilimi / Süre:
- 6 / 10 kV → 21 kV / 5 dk
- 12 / 20 kV → 42 kV / 5 dk
- 18 / 30 kV → 63 kV / 5 dk
Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı: 250 °C
- Kısa Devre Süresi (maks.): 5 s
- Bükülme Yarıçapı (min., çap ×): 15
- Alev Dayanımı Standardı: EN 60332-1-2
6/10 kV
| Kesit (mm²) | Alüminyum (kg/km) | Bakır (kg/km) | Ø aprox. (mm) | Max Ø (mm) | Ağırlık (kg/km) | Toprak Akım (A) | Hava Akım (A) |
| 1 × 35 RM/16 | 103 | 182,4 | 23 | 28 | 700 | 145 | 153 |
| 1 × 50 RM/16 | 147 | 182,4 | 24 | 29 | 750 | 171 | 183 |
| 1 × 70 RM/16 | 206 | 182,4 | 26 | 31 | 850 | 208 | 228 |
| 1 × 95 RM/16 | 279 | 182,4 | 27 | 32 | 950 | 248 | 278 |
| 1 × 120 RM/16 | 353 | 182,4 | 29 | 34 | 1 050 | 283 | 321 |
| 1 × 150 RM/25 | 441 | 283,2 | 30 | 35 | 1 300 | 315 | 364 |
| 1 × 185 RM/25 | 544 | 283,2 | 32 | 37 | 1 400 | 357 | 418 |
| 1 × 240 RM/25 | 706 | 283,2 | 34 | 39 | 1 650 | 413 | 494 |
| 1 × 300 RM/25 | 882 | 283,2 | 36 | 40 | 1 850 | 466 | 568 |
| 1 × 400 RM/35 | 1 176 | 393,6 | 40 | 45 | 2 300 | 529 | 660 |
12/20 kV
| Kesit (mm²) | Alüminyum (kg/km) | Bakır (kg/km) | Ø aprox. (mm) | Max Ø (mm) | Ağırlık (kg/km) | Toprak Akım (A) | Hava Akım (A) |
| 1 × 50 RM/16 | 147 | 182,4 | 28 | 33 | 950 | 172 | 185 |
| 1 × 70 RM/16 | 206 | 182,4 | 30 | 35 | 1 050 | 210 | 231 |
| 1 × 95 RM/16 | 279 | 182,4 | 31 | 36 | 1 150 | 251 | 280 |
| 1 × 120 RM/16 | 353 | 182,4 | 33 | 38 | 1 300 | 285 | 323 |
| 1 × 150 RM/25 | 441 | 283,2 | 34 | 39 | 1 500 | 319 | 366 |
| 1 × 185 RM/25 | 544 | 283,2 | 36 | 41 | 1 650 | 361 | 420 |
| 1 × 240 RM/25 | 706 | 283,2 | 39 | 44 | 1 850 | 417 | 496 |
| 1 × 300 RM/25 | 882 | 283,2 | 41 | 46 | 2 100 | 471 | 569 |
| 1 × 400 RM/35 | 1 176 | 393,6 | 44 | 49 | 2 550 | 535 | 660 |
18/30 kV
| Kesit (mm²) | Alüminyum (kg/km) | Bakır (kg/km) | Ø aprox. (mm) | Max Ø (mm) | Ağırlık (kg/km) | Toprak Akım (A) | Hava Akım (A) |
| 1 × 50 RM/16 | 147 | 182,4 | 36 | 41 | 1 190 | 175 | 187 |
| 1 × 70 RM/16 | 206 | 182,4 | 37 | 42 | 1 315 | 214 | 232 |
| 1 × 95 RM/16 | 279 | 182,4 | 39 | 43 | 1 450 | 256 | 281 |
| 1 × 120 RM/16 | 353 | 182,4 | 40 | 45 | 1 580 | 290 | 323 |
| 1 × 150 RM/25 | 441 | 283,2 | 42 | 47 | 1 800 | 324 | 365 |
| 1 × 185 RM/25 | 544 | 283,2 | 44 | 49 | 1 965 | 366 | 418 |
| 1 × 240 RM/25 | 706 | 283,2 | 46 | 51 | 2 230 | 426 | 494 |
| 1 × 300 RM/25 | 882 | 283,2 | 49 | 53 | 2 470 | 479 | 564 |
| 1 × 400 RM/35 | 1 176 | 393,6 | 51 | 56 | 2 920 | 545 | 654 |
