NA2XSY Kablo (YAXC7V-R, 2AXSY)

NA2XSY | XLPE İzoleli Orta Gerilim Alüminyum Kablo (20.3/35 kV)

Ürün Açıklamaları

Yüksek gerilim enerji iletim hatlarında; kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinde, açık hatta, kablo kanallarında ve toprak altı döşemelerinde kullanılır. Mekanik zorlanmaların bulunduğu uygulamalarda üstün performans ve uzun ömür sunar.

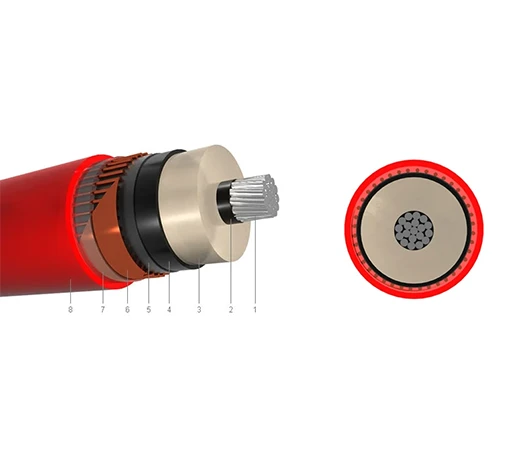

Yapısı

Çok telli alüminyum iletken
İç yarı iletken tabaka
Çapraz bağlı polietilen (XLPE) izolasyon
Dış yarı iletken tabaka
Yarı iletken şişen bant
Bakır ekran
Polyester bant
PVC dış kılıf

Standartlar

TS IEC 60502-2
VDE 0276
IEC 60502-2

Teknik Veriler

Nominal Gerilim U₀/U: 20.3 / 35 kV
Deney Gerilimi: 70 kV AC
İşletme Sıcaklığı: +90 °C
Kısa Devre Sıcaklığı (≤ 5 s): +250 °C
Serim Sıcaklığı: –5 °C
Bükülme Yarıçapı: 12 × kablo dış çapı

Kullanma Yeri

Bu kablolar, yüksek kısa devre akımlarının oluştuğu şebekelerde; yerüstü ve yeraltı enerji iletim hatlarında, açık ve kapalı tesislerde, ayrıca mekanik zorlanmaların yoğun olduğu ortamlarda güvenle kullanılabilir.

Normal Kesit (mm²)	Kablo Dış Çapı (mm)	Havada Akım Taşıma Kapasitesi (A)	Toprakta Akım Taşıma Kapasitesi (A)	Çalışma İndüktansı (mH/km)	Çalışma Kapasitesi (µF/km)	İletken DC Direnci (20 °C) (Ω/km)	Net Ağırlık (kg/km)	Sevk Uzunluğu (m)
1×35/16	33.00	158	157	0.69	0.12	0.868	1060	1000
1×50/16	34.00	193	180	0.66	0.13	0.641	1150	1000
1×70/16	36.00	239	220	0.63	0.14	0.443	1290	1000
1×95/16	37.50	290	264	0.60	0.15	0.320	1450	1000
1×120/16	39.00	334	300	0.59	0.17	0.2530	1570	1000
1×150/25	40.50	377	335	0.57	0.18	0.2060	1820	1000
1×185/25	42.50	431	379	0.55	0.19	0.1640	2000	1000
1×240/25	45.00	509	439	0.53	0.21	0.1250	2260	1000
1×300/25	47.50	581	494	0.51	0.23	0.1000	2500	1000
1×400/35	50.50	677	563	0.49	0.25	0.0788	2920	1000
1×500/35	54.00	782	639	0.48	0.27	0.0605	3400	1000
1×630/35	58.50	900	721	0.46	0.30	0.0469	3970	1000
