NAYCWY – PVC İzoleli Ağır Akım Kablosu (Eşmerkezli İletkenli)
NAYCWY | PVC İzoleli Ağır Akım Kablosu (Eşmerkezli İletkenli)
Ürün Açıklamaları
Uygulama:
Kuru, nemli ve ıslak ortamlarda; kablo kanallarında, açık alanda, yeraltı ve su altı kullanımına (mekanik hasar beklenmediğinde) uygundur.

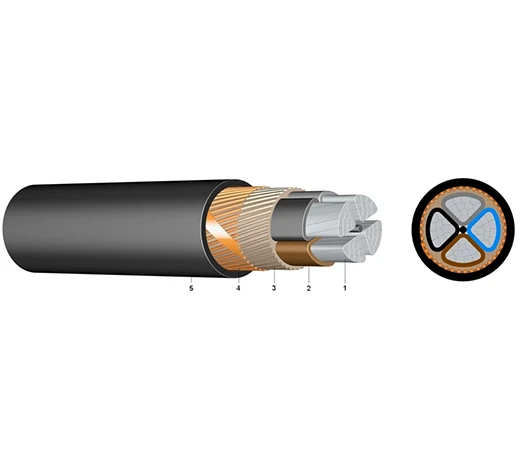

Yapı:
- Katı veya çok telli çıplak alüminyum iletken
- Çekirdek izolasyonu: Polivinilklorür (PVC)
- Çekirdek kılıfı: PVC
- Eşmerkezli iletken: Helisel sarımlı bakır tel ve bakır bant
- Dış kılıf: Siyah PVC
Standartlar:
DIN VDE 0276-603 · DIN EN 60228 Sınıf 1 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀/U \[V]: 600 / 1000
- Test Gerilimi \[V] AC: 4000
Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı \[°C]: 160
- Kısa Devre Süresi (maks.) \[s]: 5
Bükülme Yarıçapı (bir kez/sabit, çapa göre): 12 × çap
Alev Dayanımı Standardı: EN 60332-1-2
| Çekirdek × Kesit (mm²) | Bakır (kg/km) | Ø (mm) | Ağırlık (kg/km) | Akım (Toprakta) [A] | Akım (Havada) [A] |
|---|---|---|---|---|---|
| 3×50 SM/25 | 423,36 | 295 | 1 191 | 145 | 121 |
| 3×70 SM/35 | 593,28 | 410 | 1 536 | 180 | 155 |
| 3×95 SM/50 | 805,44 | 583 | 2 039 | 216 | 189 |
| 3×120 SM/70 | 1 016,64 | 813 | 2 464 | 246 | 220 |
| 3×150 SM/70 | 1 270,08 | 813 | 2 862 | 276 | 249 |
| 3×185 SM/95 | 1 567,68 | 1 099 | 3 696 | 287 | 313 |
| 3×240 SM/120 | 2 034,24 | 1 385 | 5 053 | 362 | 339 |
| 4×25 RM/16 | 282,24 | 190 | 1 110 | 103 | 83 |
| 4×35 SM/16 | 395,52 | 190 | 1 125 | 123 | 101 |
| 4×50 SM/25 | 564,48 | 295 | 1 472 | 145 | 121 |
| 4×70 SM/35 | 790,08 | 410 | 1 880 | 180 | 155 |
| 4×95 SM/50 | 1 072,32 | 583 | 2 525 | 216 | 189 |
| 4×120 SM/70 | 1 354,56 | 813 | 3 069 | 246 | 220 |
| 4×150 SM/70 | 1 693,44 | 813 | 3 642 | 276 | 249 |
| 4×185 SM/95 | 2 088,96 | 1 099 | 4 610 | 313 | 287 |
| 4×240 SM/120 | 2 709,12 | 1 385 | 6 269 | 362 | 339 |
