NAYY – PVC İzoleli Kablosu (Alüminyum İletkenli)
NAYY PVC İzoleli Kablosu (Alüminyum İletkenli)
Ürün Açıklamaları
Uygulama
Sabit montajlar için; tercihen kablo kanallarında, iç mekân, dış mekân, su altı veya yeraltı kullanımı (mekanik hasar beklenmediğinde).

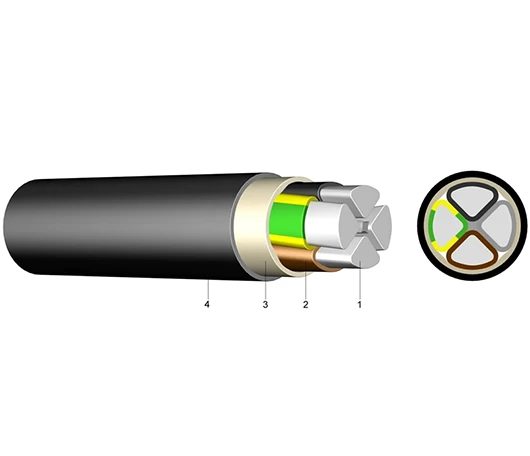

Yapı
- Katı (SE) veya çok telli (RMSM) alüminyum iletken
- Çekirdek izolasyonu Polivinilklorür (PVC)
- İç kılıf (FM) PVC
- Dış kılıf Siyah, UV dayanıklı PVC
Kısa Devre Bilgisi (çekirdekte, max. 5 s)
- ≤ 300 mm² → 160 °C
- 300 mm² → 140 °C
Standartlar
- DIN VDE 0276-603 · HD 603 S1 · DIN EN 60228 Sınıf 1 ve 2 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀U [V] 600 1000
- Test Gerilimi [V] AC 4000
Sıcaklık Aralığı
- Hareketli −5 °C … +70 °C
- Sabit −20 °C … +70 °C
Bükülme Yarıçapı (çapa göre)
- Tek iletken 15 × çap
- Çok iletken 12 × çap
Alev Dayanımı Standardı EN 60332-1-2
| Çekirdek × Kesit (mm²) | Alüminyum (kg/km) | Dış Çap (mm) | Ağırlık (kg/km) | Akım (Toprakta) [A] | Akım (Havada) [A] |
|---|---|---|---|---|---|
| 1×16 RE | 49 | 11 | 161 | 106 | 87 |
| 1×25 RM | 74 | 11 | 174 | 127 | 107 |
| 1×35 RM | 103 | 12 | 209 | 151 | 131 |
| 1×50 RM | 147 | 14 | 282 | 185 | 166 |
| 1×70 RM | 206 | 16 | 363 | 222 | 205 |
| 1×95 RM | 279 | 18 | 520 | 253 | 239 |
| 1×120 RM | 353 | 19 | 557 | 284 | 273 |
| 1×150 RM | 441 | 21 | 674 | 322 | 317 |
| 1×185 RM | 544 | 24 | 826 | 375 | 378 |
| 1×240 RM | 706 | 26 | 1052 | 425 | 437 |
| 1×300 RM | 882 | 29 | 1282 | 487 | 513 |
| 1×400 RM | 1200 | 32 | 1598 | 558 | 600 |
| 1×500 RM | 1510 | 36 | 2022 | 635 | 701 |
| 4×25 RE | 294 | 27 | 887 | 102 | 82 |
| 4×35 RE | 412 | 29 | 796 | 123 | 100 |
| 4×50 SE | 588 | 31 | 1017 | 144 | 119 |
| 4×70 SE | 823 | 34 | 1312 | 179 | 152 |
| 4×95 SE | 1140 | 40 | 1698 | 215 | 186 |
| 4×120 SE | 1440 | 42 | 2459 | 245 | 216 |
| 4×150 SE | 1764 | 51 | 2594 | 275 | 246 |
| 4×185 SE | 2176 | 54 | 3777 | 313 | 285 |
| 4×240 SE | 2822 | 60 | 4106 | 364 | 338 |
| 4×35 RM | 412 | 29 | 796 | 123 | 100 |
| 4×50 SM | 588 | 31 | 1017 | 144 | 119 |
| 4×70 SM | 823 | 34 | 1312 | 179 | 152 |
| 4×95 SM | 1140 | 40 | 1698 | 215 | 186 |
| 4×120 SM | 1440 | 42 | 2459 | 245 | 216 |
| 4×150 SM | 1764 | 51 | 2594 | 275 | 246 |
| 4×185 SM | 2176 | 54 | 3777 | 313 | 285 |
| 4×240 SM | 2822 | 60 | 4106 | 364 | 338 |
| 4×300 SM | 3528 | 63 | 5800 | 419 | 400 |
| 5×16 RM | 245 | 25 | 858 | 79 | 60 |
| 5×25 RM | 383 | 29 | 1214 | 102 | 81 |
| 5×35 RM | 536 | 32 | 1453 | 121 | 99 |
| 5×50 SM | 781 | 35 | 1855 | 144 | 119 |
| 5×70 SM | 1094 | 40 | 2351 | 179 | 152 |
| 5×95 SM | 1484 | 45 | 3071 | 215 | 186 |
| 5×120 SM | 1875 | 49 | 3631 | 245 | 216 |
| 5×150 RM | 2218 | 58 | 4800 | 275 | 246 |
| 5×185 RM | 2736 | 62 | 5445 | 313 | 285 |
| 5×240 RM | 3530 | 71 | 6950 | 364 | 338 |
