NHXCH E90 – Halojensiz, Eşmerkezli İletkenli Kablo
NHXCH E90 | Halojensiz, Eşmerkezli İletkenli Kablo – 90 dk Devre Bütünlüğü, 180 dk İzolasyon Bütünlüğü
Ürün Açıklamaları
Uygulama:
İnsan ve ekipman güvenliğinin kritik olduğu, yüksek yangın koruması ve hasar direnci gerektiren iç ve dış mekân tesisatları için uygundur. Toprağa veya suya doğrudan döşenemez.
Bilgi:
- İzolasyon bütünlüğü: 180 dakika (DIN VDE 0472-814/8.83)
- Devre bütünlüğü: 90 dakika (IEC Publ. 331, DIN 4102-12 / VDE 0100-710/718)

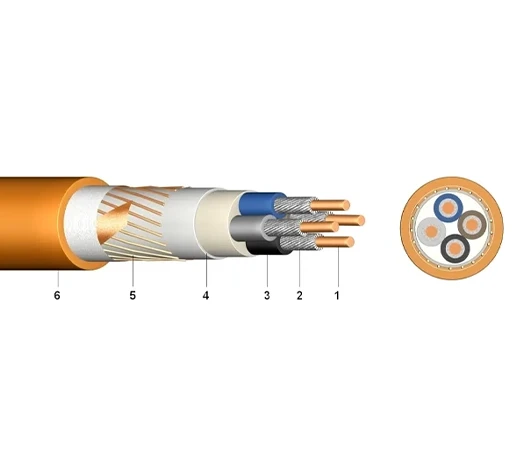

Yapı
- Katı veya çok telli çıplak bakır iletken
- Alev koruyucu sargı
- Çekirdek izolasyonu: Halojensiz polimer (HXI 1)
- Halojensiz iç kılıf
- Eşmerkezli iletken: Bakır teller ve ters helis sarımlı bakır bant
- Dış kılıf: Halojensiz polimer (HM 4), turuncu
Standartlar
- DIN VDE 0266 · DIN VDE 0276-604 · DIN VDE 0472-814 · DIN EN 60228 Sınıf 1 ve 2 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 600 / 1000
- Test Gerilimi [V] AC: 4000
- Sıcaklık Aralığı (hareketli): –5 °C … +90 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 250
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (hareketli, çap ×): 12,0
- Alev Dayanımı Standardı: EN 50266-2-4 · IEC 60332-3 Kat. C
| Çekirdek Sayısı & Kesit (mm²) | Bakır Figürü (kg/km) | Ø (mm) | Kalorifik Potansiyel (kWh/m) | Ağırlık (kg/km) |
|---|---|---|---|---|
| 2 × 1,5 RE/1,5 | 51,84 | 16,0 | 0,72 | 300 |
| 2 × 2,5 RE/2,5 | 79,68 | 17,0 | 0,81 | 350 |
| 3 × 1,5 RE/1,5 | 70,08 | 16,8 | 1,12 | 363 |
| 3 × 2,5 RE/2,5 | 108,48 | 17,9 | 1,24 | 434 |
| 3 × 4 RE/4 | 161,28 | 19,0 | 1,35 | 434 |
| 3 × 6 RE/6 | 240,00 | 21,0 | 1,49 | 434 |
| 3 × 10 RE/10 | 408,00 | 24,1 | 2,06 | 949 |
| 3 × 16 RE/16 | 643,20 | 27,3 | 2,43 | 1 340 |
| 3 × 25 RE/16 | 1 003,20 | 30,7 | 3,22 | 1 766 |
| 3 × 35 RE/16 | 1 401,60 | 33,3 | 3,64 | 2 172 |
| 3 × 50 RE/25 | 1 999,68 | 37,4 | 4,51 | 2 857 |
| 3 × 70 RE/35 | 2 796,48 | 42,5 | 5,58 | 3 839 |
| 3 × 95 RE/50 | 3 791,04 | 47,8 | 7,00 | 5 082 |
| 3 × 120 RE/50 | 4 785,60 | 51,4 | 7,83 | 6 204 |
| 3 × 150 RE/70 | 5 100,48 | 55,7 | 9,21 | 7 340 |
| 3 × 185 RE/95 | 6 383,04 | 61,7 | 11,07 | 9 142 |
| 3 × 240 RE/120 | 8 241,60 | 67,9 | 13,36 | 11 582 |
| 4 × 1,5 RE/1,5 | 84,48 | 18,0 | 1,11 | 450 |
| 4 × 2,5 RE/2,5 | 132,48 | 19,2 | 1,42 | 505 |
| 4 × 4 RE/4 | 199,68 | 20,3 | 1,53 | 608 |
| 4 × 6 RE/6 | 297,60 | 22,5 | 1,71 | 777 |
| 4 × 10 RE/10 | 504,00 | 26,4 | 2,42 | 1 153 |
| 4 × 16 RM/16 | 795,84 | 29,3 | 2,75 | 1 584 |
| 4 × 25 RM/16 | 1 142,40 | 33,1 | 3,67 | 2 120 |
| 4 × 35 RM/16 | 1 526,40 | 36,0 | 4,14 | 2 634 |
| 4 × 50 RM/25 | 2 203,20 | 41,1 | 5,38 | 3 524 |
| 4 × 70 RM/35 | 3 081,60 | 46,2 | 6,46 | 4 695 |
| 4 × 95 RM/50 | 4 207,68 | 52,0 | 8,09 | 6 242 |
| 4 × 120 RM/70 | 5 388,48 | 56,0 | 9,04 | 7 622 |
| 4 × 150 RM/70 | 6 540,48 | 61,0 | 10,78 | 9 096 |
| 4 × 185 RM/95 | 8 159,04 | 67,5 | 12,92 | 11 307 |
| 4 × 240 RM/120 | 10 545,60 | 74,4 | 15,60 | 14 359 |
| 7 × 1,5 RE/1,5 | 133,44 | 20,9 | 1,67 | 588 |
| 12 × 1,5 RE/2,5 | 205,44 | 26,2 | 2,57 | 620 |
| 24 × 1,5 RE/6 | 412,80 | 37,6 | 5,66 | 1 979 |
| 7 × 2,5 RE/2,5 | 199,68 | 22,1 | 1,91 | 696 |
| 12 × 2,5 RE/2,5 | 334,08 | 28,2 | 2,83 | 1 168 |
| 24 × 2,5 RE/2,5 | 696,00 | 41,0 | 6,56 | 2 465 |
