(N)HXH FE180E30 KERAM
(N)HXH FE180/E30 KERAM | Halojensiz Kablo – 30 dk Devre Bütünlüğü, 180 dk İzolasyon Bütünlüğü
Ürün Açıklamaları
Uygulama:
İnsan ve ekipman güvenliğinin kritik olduğu, yüksek yangın koruması ve hasar direnci gerektiren iç ve dış mekân tesisatları için uygundur. Toprağa veya suya doğrudan döşenemez. Safety Class II standartlarına uygundur.
Bilgi:
DIN VDE 0472-814/8.83’e göre 180 dk izolasyon bütünlüğü ve IEC Publ. 331 (1970) ile DIN 4102-12’ye (VDE 0100-710/-718) göre 30 dk devre bütünlüğü test şartlarını karşılar.

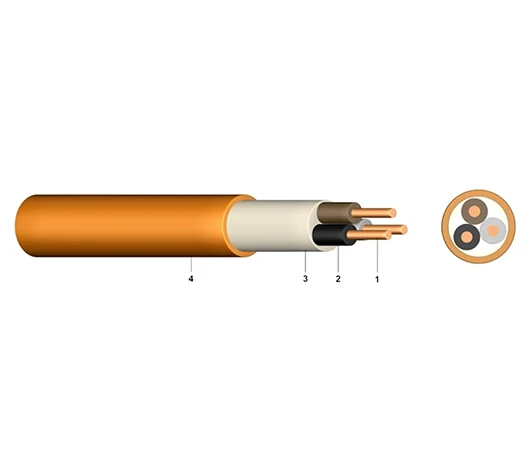

Yapı
- Katı veya çok telli çıplak bakır iletken
- Çekirdek izolasyonu: Halojensiz, seramik benzeri polimer bileşik (HXI 1)
- Halojensiz iç kılıf
- Dış kılıf: Halojensiz polimer (HM 4), turuncu
Standartlar
DIN VDE 0266 · DIN VDE 0276-604 · DIN VDE 0472-814 · DIN EN 60228 Sınıf 1 ve 2 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 600 / 1000
- Test Gerilimi [V] AC: 4000
- Sıcaklık Aralığı (hareketli): –5 °C … +90 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 250
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (çapa göre):
- Tek damarlı: 15 × çap
- Çok damarlı: 12 × çap
- Alev Dayanımı Standardı: EN 50266-2-4 · IEC 60332-3 Kat. C
Çekirdek ve Kesit Tablosu
| Çekirdek × Kesit (mm²) | Bakır (kg/km) | Ø (mm) | Kalorifik Potansiyel (kWh/m) | Ağırlık (kg/km) |
|---|---|---|---|---|
| 1 × 16 RM | 153,6 | 9 | 0,3 | 207 |
| 1 × 25 RM | 240 | 10,6 | 0,4 | 307 |
| 1 × 35 RM | 336 | 11,8 | 0,46 | 407 |
| 1 × 50 RM | 480 | 13,1 | 0,54 | 535 |
| 1 × 70 RM | 672 | 15 | 0,66 | 744 |
| 1 × 95 RM | 912 | 17 | 0,8 | 1 009 |
| 1 × 120 RM | 1 152,00 | 18,6 | 0,91 | 1 248 |
| 1 × 150 RM | 1 440,00 | 20,6 | 1,14 | 1 538 |
| 1 × 185 RM | 1 776,00 | 22,8 | 1,35 | 1 917 |
| 1 × 240 RM | 2 304,00 | 26,3 | 1,56 | 2 521 |
| 1 × 300 RM | 2 880,00 | 30 | 2,5 | 3 400 |
| 2 × 1,5 RE | 28,8 | 10,2 | 0,45 | 145 |
| 2 × 2,5 RE | 48 | 11 | 0,52 | 180 |
| 2 × 4 RE | 76,8 | 11,8 | 0,57 | 224 |
| 2 × 6 RE | 115,2 | 12,8 | 0,65 | 282 |
| 2 × 10 RE | 192 | 14,4 | 0,78 | 393 |
| 2 × 16 RM | 307,2 | 17,3 | 1,04 | 605 |
| 3 × 1,5 RE | 43,2 | 10,6 | 0,5 | 165 |
| 3 × 2,5 RE | 72 | 11,5 | 0,57 | 209 |
| 3 × 4 RE | 115,2 | 12,4 | 0,64 | 268 |
| 3 × 6 RE | 172,8 | 13,5 | 0,72 | 344 |
| 3 × 10 RE | 288 | 15,6 | 0,9 | 506 |
| 3 × 16 RM | 460,8 | 18 | 1,14 | 761 |
| 3 × 25 RM | 720 | 22,3 | 1,63 | 1 160 |
| 3 × 35 RM | 1 008,00 | 24,9 | 1,92 | 1 522 |
| 3 × 50 RM | 1 440,00 | 27,7 | 2,3 | 1 980 |
| 3 × 70 RM | 2 016,00 | 32 | 2,96 | 2 746 |
| 3 × 95 RM | 2 736,00 | 36,5 | 3,67 | 3 712 |
| 3 × 25/16 RM | 873,6 | 23,4 | 1,76 | 1 335 |
| 3 × 35/16 RM | 1 161,60 | 25,7 | 2,02 | 1 683 |
| 3 × 50/25 RM | 1 680,00 | 29 | 2,5 | 2 244 |
| 3 × 70/35 RM | 2 352,00 | 33,4 | 3,18 | 3 101 |
| 3 × 95/50 RM | 3 216,00 | 38,3 | 4,04 | 4 207 |
| 3 × 120/70 RM | 4 128,00 | 42,6 | 4,92 | 5 315 |
| 4 × 1,5 RE | 57,6 | 11,3 | 0,56 | 192 |
| 4 × 2,5 RE | 96 | 12,3 | 0,64 | 249 |
| 4 × 4 RE | 153,6 | 13,3 | 0,72 | 322 |
| 4 × 6 RE | 230,4 | 14,5 | 0,82 | 418 |
| 4 × 10 RE | 384 | 16,8 | 1,01 | 620 |
| 4 × 16 RM | 614,4 | 19,8 | 1,31 | 944 |
| 4 × 25 RM | 960 | 24,3 | 1,92 | 1 452 |
| 4 × 35 RM | 1 344,00 | 27,1 | 2,23 | 1 906 |
| 4 × 50 RM | 1 920,00 | 30,5 | 2,79 | 2 514 |
| 4 × 70 RM | 2 688,00 | 35,3 | 3,58 | 3 497 |
| 4 × 95 RM | 3 648,00 | 40,2 | 3,87 | 4 728 |
| 4 × 120 RM | 4 608,00 | 44,5 | 5,37 | 5 882 |
| 4 × 150 RM | 5 760,00 | 49 | 6,51 | 7 199 |
| 5 × 1,5 RE | 72 | 12,2 | 0,66 | 228 |
| 5 × 2,5 RE | 120 | 13,3 | 0,75 | 295 |
| 5 × 4 RE | 192 | 14,4 | 0,84 | 386 |
| 5 × 6 RE | 288 | 16,1 | 1,01 | 518 |
| 5 × 10 RE | 480 | 18,3 | 1,22 | 755 |
| 5 × 16 RM | 768 | 22,2 | 1,64 | 1 187 |
| 5 × 25 RM | 1 200,00 | 26,6 | 2,29 | 1 773 |
| 5 × 35 RM | 1 680,00 | 29,8 | 2,72 | 2 341 |
| 5 × 50 RM | 2 400,00 | 33,7 | 3,44 | 3 100 |
| 7 × 1,5 RE | 100,8 | 13 | 0,73 | 274 |
| 10 × 1,5 RE | 144 | 16,4 | 1,01 | 397 |
| 12 × 1,5 RE | 172,8 | 16,8 | 1,08 | 438 |
| 19 × 1,5 RE | 273,6 | 19,2 | 1,41 | 606 |
| 24 × 1,5 RE | 345,6 | 22,6 | 1,78 | 785 |
