NHXMH – Halojensiz Kılıflı İletken – İyileştirilmiş Yanma Davranışı
NHXMH | Halojensiz Kılıflı İletken – İyileştirilmiş Yanma Davranışı
Ürün Açıklamaları
Uygulama:
İnsan ve mal yoğunluğunun yüksek olduğu binalar veya sanayi tesislerinde; yangın anında korozif ve halojen gaz salınımı ile duman oluşumunu en aza indirerek hasarı küçültmek için tasarlanmıştır. Kuru, nemli ve ıslak ortamlarda duvar yüzeyine, duvar içi ve altına, tuğla işçiliğine veya korumalı dış mekâna döşenebilir; toprağa doğrudan döşenemez.

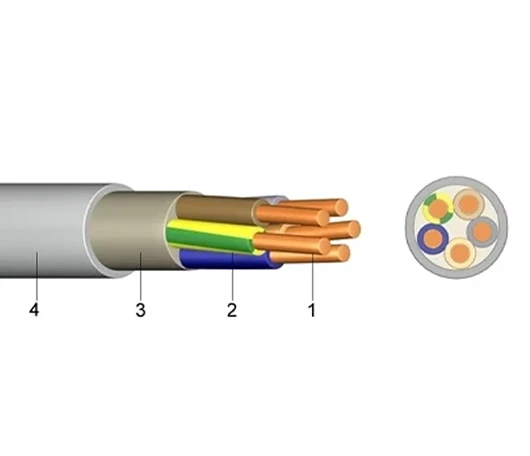

Yapı
- Katı veya çok telli çıplak bakır iletken
- Çekirdek izolasyonu: Çapraz bağlı polietilen (2X I1)
- Dolgu: Halojensiz dolgu bileşiği
- Dış kılıf: Halojensiz polimer (HM 2), gri renkte
Standartlar
- DIN VDE 0250-214 · DIN EN 60228 Sınıf 1 ve 2 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 300 / 500
- Test Gerilimi AC [V]: 2000
- Sıcaklık Aralığı (hareketli): –5 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 160
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (hareketli, çapa göre): 12 × çap
- Alev Dayanımı Standardı: EN 50266-2-4 · EN 60332-1 · IEC 60332-3 Kat. C
| Normal Kesit (mm²) | Kablo Dış Çapı (mm) | Akım Taşıma Kapasitesi | Çalışma İndüktansı (mH/km) | Çalışma Kapasitesi (µF/km) | İletken DC Direnci (20 °C) (Ω/km) | Net Ağırlık (kg/km) | Sevk Uzunluğu (m) | |
|---|---|---|---|---|---|---|---|---|
| Havada | Toprakta | |||||||
| 1×35/16 | 40.00 | 177 | 165 | 0.73 | 0.12 | 0.524 | 2000 | 1000 |
| 1×50/16 | 41.00 | 253 | 232 | 0.71 | 0.13 | 0.387 | 2210 | 1000 |
| 1×70/16 | 43.00 | 312 | 282 | 0.68 | 0.14 | 0.268 | 2490 | 1000 |
| 1×95/16 | 46.00 | 373 | 332 | 0.64 | 0.15 | 0.193 | 3000 | 1000 |
| 1×120/16 | 47.50 | 425 | 373 | 0.62 | 0.17 | 0.153 | 3340 | 1000 |
| 1×150/25 | 49.00 | 476 | 410 | 0.60 | 0.18 | 0.214 | 3750 | 1000 |
| 1×185/25 | 51.50 | 536 | 456 | 0.58 | 0.19 | 0.0991 | 4250 | 1000 |
| 1×240/25 | 53.50 | 618 | 517 | 0.56 | 0.21 | 0.0754 | 4900 | 500 |
| 1×300/25 | 56.50 | 687 | 569 | 0.56 | 0.23 | 0.0601 | 5650 | 500 |
| 1×400/35 | 60.00 | 770 | 621 | 0.51 | 0.25 | 0.0470 | 6790 | 500 |
| 1×500/35 | 63.50 | 859 | 678 | 0.50 | 0.27 | 0.0366 | 7980 | 500 |
| 1×630/35 | 68.50 | 947 | 732 | 0.49 | 0.30 | 0.0283 | 9610 | 500 |
