NSHXAFöu – Halojensiz Özel Kauçuk Tek Damarlı Kablo 1,8/3 kV
NSHXAFöu | Halojensiz Özel Kauçuk Tek Damarlı Kablo 1,8/3 kV
Ürün Açıklamaları
Uygulama:
Raylı taşıtlar ve tekerleksiz troleybüsler ile kuru ortamlardaki pano ve dağıtım tabloları için; U₀/U 1,8/3 kV nominal gerilimde kısa devre ve toprak arızasına dayanıklı kablo çözümü.

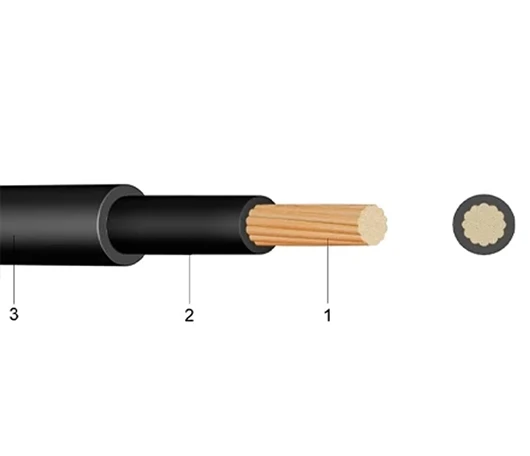

Yapı
- İnce telli (fine-stranded) çıplak veya kalaylı bakır iletken
- EPR (Etilen Propilen Kauçuk) izolasyon
- Dış kılıf: Halojensiz polimer, siyah; ozon, aşınma ve yağa dayanıklı, alev geciktirici
Standartlar
- DIN VDE 0250 Part 602 · DIN EN 60228 Sınıf 5
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 1800 / 3000
- Test Gerilimi [V] AC: 6000
- Sıcaklık Aralığı:
- Hareketli: –25 °C … +70 °C
- Sabit: –40 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 200
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (çapa göre):
- Bir kez / sabit: 6 × çap
- Hareketli: 10 × çap
- Yağa Dayanıklılık Standardı: EN 60811-2-1
- Alev Dayanımı Standardı: EN 60332-1-2
| Kesit (mm²) | Bakır Miktarı (kg/km) | İletken Yapısı (yakl. mm) | Dış Çap (mm) | Hava Akım Kapasitesi (A) | Ağırlık (kg/km) |
|---|---|---|---|---|---|
| 2,5 | 24,00 | 50 × 0,26 | 7,5 | 41 | 70 |
| 4 | 38,40 | 56 × 0,31 | 9,0 | 55 | 90 |
| 6 | 57,60 | 84 × 0,31 | 9,5 | 70 | 120 |
| 10 | 96,00 | 80 × 0,41 | 11,0 | 98 | 180 |
| 16 | 153,60 | 126 × 0,41 | 13,0 | 132 | 250 |
| 25 | 240,00 | 196 × 0,41 | 15,0 | 176 | 390 |
| 35 | 336,00 | 276 × 0,41 | 16,5 | 218 | 470 |
| 50 | 480,00 | 396 × 0,41 | 18,0 | 276 | 625 |
| 70 | 672,00 | 360 × 0,51 | 20,5 | 347 | 880 |
| 95 | 912,00 | 475 × 0,51 | 24,0 | 416 | 1190 |
| 120 | 1152,00 | 608 × 0,51 | 26,0 | 488 | 1430 |
| 150 | 1440,00 | 756 × 0,51 | 28,0 | 566 | 1750 |
| 185 | 1776,00 | 925 × 0,51 | 31,0 | 644 | 2160 |
| 240 | 2304,00 | 1221 × 0,51 | 34,5 | 775 | 2718 |
| 300 | 2880,00 | 1530 × 0,51 | 30,6 | 898 | 3050 |
