NSSHöu Rubber – Yüksek Mekanik Zorlama İçin Kauçuk Kılıflı Kablo
NSSHöu | Yüksek Mekanik Zorlama İçin Kauçuk Kılıflı Kablo
Ürün Açıklamaları
Bu kablolar; kuru ve nemli ortamlarda, ağır iş ekipmanlarının bağlantılarında, madencilik ve endüstriyel uygulamalarda ortaya çıkan aşırı mekanik zorlamalara dayanacak şekilde tasarlanmıştır. Dış mekânda kullanıma uygundur.

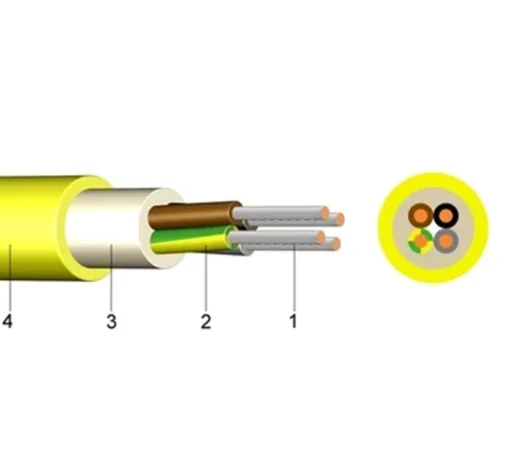

Yapı
- İnce telli kalaylı bakır iletken
- EPR kauçuk izolasyon (etilen-propylen polimer)
- İç kılıf: Kauçuk
- Dış kılıf: Sarı renkli polikloropren (CR); aşınma ve yağa dayanıklı, alev geciktirici
Standartlar
- DIN VDE 0250-812 · DIN EN 60228 Sınıf 5 · HD 308 S2 (iletken tanımlaması)
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 600 / 1000
- Test Gerilimi [V] AC: 4000
- Sıcaklık Aralığı (hareketli): –25 °C … +80 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 250
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı:
- Tek sefer/sabit: 4 × çap
- Hareketli: 10 × çap
- Yağa Dayanıklılık Standardı: EN 60811-2-1
- Alev Dayanımı Standardı: EN 60332-1-2
| Number of Cores & Nominal Cross‑section (mm²) | Copper Figure (kg/km) | Conductor Construction (appr. mm) | Overall Diameter (appr. mm) | Weight (appr. kg/km) |
|---|---|---|---|---|
| 1 × 25 | 240,00 | 200 × 0,41 | 12,9 | 350 |
| 1 × 35 | 336,00 | 280 × 0,41 | 13,6 | 446 |
| 1 × 50 | 480,00 | 400 × 0,41 | 16,0 | 618 |
| 1 × 70 | 672,00 | 356 × 0,51 | 18,2 | 838 |
| 1 × 95 | 912,00 | 485 × 0,51 | 20,7 | 1 082 |
| 1 × 120 | 1 152,00 | 614 × 0,51 | 22,4 | 1 350 |
| 1 × 150 | 1 440,00 | 765 × 0,51 | 24,6 | 1 660 |
| 1 × 185 | 1 776,00 | 944 × 0,51 | 28,3 | 2 067 |
| 1 × 240 | 2 304,00 | 1 225 × 0,51 | 30,2 | 2 621 |
| 3 × 1,5 | 43,20 | 30 × 0,26 | 11,5 | 184 |
| 3 × 2,5 | 72,00 | 50 × 0,26 | 12,9 | 245 |
| 3 × 70/35 | 2 352,00 | 356 × 0,51 | 42,2 | 3 775 |
| 3 × 95/50 | 3 216,00 | 485 × 0,51 | 50,2 | 5 116 |
| 3 × 120/70 | 4 128,00 | 614 × 0,50 | 55,0 | 6 388 |
| 4 × 1,5 | 57,60 | 30 × 0,26 | 12,2 | 213 |
| 4 × 2,5 | 96,00 | 50 × 0,26 | 15,1 | 328 |
| 4 × 4 | 153,60 | 56 × 0,31 | 16,7 | 423 |
| 4 × 6 | 230,40 | 84 × 0,31 | 18,1 | 530 |
| 4 × 10 | 384,00 | 80 × 0,41 | 22,3 | 832 |
| 4 × 16 | 614,40 | 128 × 0,41 | 26,3 | 1 198 |
| 4 × 25 | 960,00 | 200 × 0,41 | 31,5 | 1 771 |
| 4 × 35 | 1 344,00 | 280 × 0,41 | 33,2 | 2 196 |
| 4 × 50 | 1 920,00 | 400 × 0,41 | 40,4 | 3 160 |
| 4 × 70 | 2 688,00 | 356 × 0,51 | 44,8 | 4 115 |
| 4 × 95 | 3 648,00 | 485 × 0,51 | 52,6 | 5 516 |
| 4 × 120 | 4 608,00 | 614 × 0,51 | 57,0 | 6 815 |
| 5 × 1,5 | 72,00 | 30 × 0,26 | 13,1 | 249 |
| 5 × 2,5 | 120,00 | 50 × 0,26 | 16,1 | 384 |
| 5 × 4 | 192,00 | 56 × 0,31 | 17,9 | 501 |
| 5 × 6 | 288,00 | 84 × 0,31 | 20,3 | 672 |
| 5 × 10 | 480,00 | 80 × 0,41 | 24,2 | 1 001 |
| 5 × 16 | 768,00 | 128 × 0,41 | 28,4 | 1 445 |
| 5 × 25 | 1 200,00 | 200 × 0,41 | 34,1 | 2 140 |
| 5 × 35 | 1 680,00 | 280 × 0,41 | 37,4 | 2 791 |
| 7 × 1,5 | 100,80 | 30 × 0,26 | 16,1 | 370 |
| 7 × 2,5 | 168,00 | 50 × 0,26 | 18,3 | 504 |
| 10 × 1,5 | 144,00 | 30 × 0,26 | 19,0 | 490 |
| 12 × 2,5 | 288,00 | 50 × 0,26 | 22,3 | 733 |
| 18 × 2,5 | 432,00 | 50 × 0,26 | 26,4 | 1 055 |
