NYCWY – PVC İzoleli Ağır Akım Kablosu (Eşmerkezli İletkenli)
NYCWY PVC İzoleli Ağır Akım Kablosu (Eşmerkezli İletkenli)
PVC dış kılıflı ve eşmerkezli bakır iletken yapısıyla; kuru, nemli ve ıslak ortamlarda, kablo kanallarında, açık alanda, yeraltı ve su altı uygulamalarında güvenli enerji iletimi sağlar.
Ürün Açıklamaları
Uygulama
Kuru, nemli ve ıslak ortamlarda; kablo kanallarında, açık alanda, yeraltı ve su altı kullanımı (mekanik hasar beklenmediğinde).

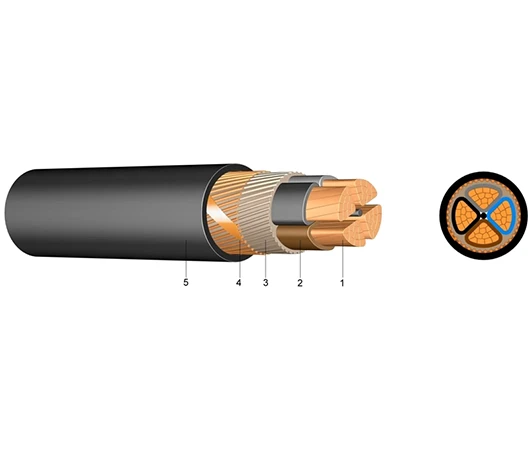

Yapı
- Katı veya çok telli çıplak bakır iletken
- Çekirdek izolasyonu Polivinilklorür (PVC)
- Çekirdek kılıfı PVC
- Eşmerkezli iletken Helisel uygulanmış bakır tel ve bakır bant
- Dış kılıf Siyah renkte PVC
Standartlar
DIN VDE 0276-603 · DIN EN 60228 Sınıf 1 (iletken yapısı) · HD 308 S2 (çekirdek renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀U [V] 600 1000
- Test Gerilimi [V] AC 4000
Sıcaklık Aralığı
- Hareketli −5 °C … +70 °C
- Sabit −20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı 160 °C
- Kısa Devre Süresi (maks.) 5 s
Bükülme Yarıçapı
- Tek sefersabit 12 × çap
- Hareketli 15 × çap
Alev Dayanımı Standardı EN 60332-1-2
| Çekirdek × Kesit (mm²) | Bakır (kg/km) | Dış Çap (mm) | Ağırlık (kg/km) | Akım (Toprakta) [A] | Akım (Havada) [A] |
|---|---|---|---|---|---|
| 2×10 RE/10 | 312 | 19 | 660 | 79 | 60 |
| 3×10 RE/10 | 408 | 20 | 760 | 79 | 60 |
| 2×16 RE/16 | 489,6 | 21 | 880 | 102 | 80 |
| 3×16 RE/16 | 643,2 | 22 | 1 040 | 102 | 80 |
| 3×25 RM/16 | 902,4 | 26 | 1 490 | 133 | 108 |
| 3×25 RM/25 | 1 003,20 | 26 | 1 580 | 133 | 108 |
| 3×35 SM/16 | 1 190,40 | 27 | 1 800 | 160 | 132 |
| 3×35 SM/25 | 1 401,60 | 29 | 1 880 | 190 | 132 |
| 3×50 SM/25 | 1 723,20 | 30 | 2 260 | 190 | 160 |
| 3×50 SM/50 | 1 999,68 | 31 | 2 460 | 190 | 160 |
| 3×70 SM/35 | 2 409,60 | 33 | 3 060 | 234 | 202 |
| 3×70 SM/70 | 2 796,48 | 36 | 3 310 | 234 | 202 |
| 3×95 SM/50 | 3 295,68 | 38 | 4 080 | 280 | 249 |
| 3×95 SM/95 | 3 791,04 | 40 | 4 510 | 280 | 249 |
| 3×120 SM/70 | 4 236,48 | 42 | 5 040 | 319 | 289 |
| 3×120 SM/120 | 4 785,60 | 43 | 5 490 | 319 | 289 |
| 4×10 RE/10 | 504 | 21 | 890 | 79 | 60 |
| 4×16 RE/16 | 795,84 | 23 | 1 240 | 102 | 80 |
| 4×25 RM/16 | 1 142,40 | 28 | 1 800 | 133 | 108 |
| 4×35 SM/16 | 1 526,40 | 28 | 2 130 | 160 | 132 |
| 4×50 SM/25 | 2 203,20 | 33 | 2 870 | 190 | 160 |
| 4×70 SM/35 | 3 081,60 | 36 | 3 870 | 234 | 202 |
| 4×95 SM/50 | 4 207,68 | 43 | 5 303 | 280 | 249 |
| 4×120 SM/70 | 5 388,48 | 46 | 6 380 | 319 | 289 |
| 4×150 SM/70 | 6 540,48 | 51 | 7 730 | 357 | 329 |
| 4×185 SM/95 | 8 159,04 | 57 | 9 770 | 402 | 377 |
| 4×240 SM/120 | 10 476,48 | 64 | 12 540 | 463 | 443 |
