NYCY – PVC İzoleli Ağır Akım Kablosu (Eşmerkezli İletkenli)
NYCY | PVC İzoleli Ağır Akım Kablosu (Eşmerkezli İletkenli)
Ürün Açıklamaları
Uygulama:
Kuru, nemli ve ıslak ortamlarda; kablo kanallarında, açık alanda, yeraltı ve su altı kullanımı (mekanik hasar beklenmediğinde).

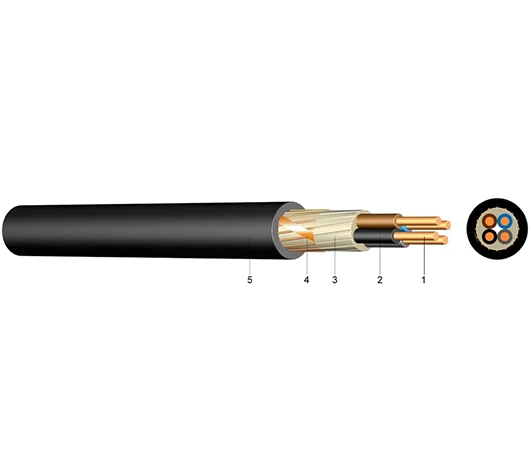

Yapı:
- Katı (RE) çıplak bakır iletken
- Çekirdek izolasyonu: Polivinilklorür (PVC)
- Çekirdek kılıfı veya bantlama: PVC
- Eşmerkezli iletken: Helisel sarımlı bakır tel ve bakır bant
- Dış kılıf: Siyah PVC
Standartlar:
DIN VDE 0276-603 · DIN EN 60228 Sınıf 1 · HD 308 S2 (iletken renk kodlaması)
Teknik Veriler
- Nominal Gerilim U₀/U \[V]: 600 / 1000
- Test Gerilimi \[V] AC: 4000
Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı: 160 °C
- Kısa Devre Süresi (maks.): 5 s
Bükülme Yarıçapı (çapa göre):
- Bir kez veya sabit: 12 × çap
- Hareketli: 15 × çap
Alev Dayanımı Standardı: EN 60332-1-2
| Çekirdek × Kesit (mm²) | Bakır (kg/km) | Dış Çap (mm) | Ağırlık (kg/km) | Akım (Toprakta) [A] | Akım (Havada) [A] |
|---|---|---|---|---|---|
| 2×1,5 RE | 51,84 | 12 | 225 | 27 | 20 |
| 2×2,5 RE | 79,68 | 14 | 274 | 36 | 29 |
| 2×4 RE | 122,88 | 15 | 366 | 47 | 39 |
| 2×6 RE | 182,4 | 16 | 448 | 59 | 44 |
| 3×1,5 RE | 70,08 | 13 | 240 | 27 | 20 |
| 3×2,5 RE | 108,48 | 14 | 294 | 36 | 29 |
| 3×4 RE | 161,28 | 16 | 413 | 47 | 39 |
| 3×6 RE | 240 | 17 | 512 | 59 | 44 |
| 4×1,5 RE | 84,48 | 14 | 271 | 27 | 20 |
| 4×2,5 RE | 132,48 | 15 | 336 | 36 | 29 |
| 4×4 RE | 199,68 | 17 | 477 | 47 | 39 |
| 4×6 RE | 296,64 | 18 | 597 | 59 | 44 |
| 5×1,5 RE | 98,88 | 15 | 305 | * | * |
| 5×2,5 RE | 156,48 | 17 | 460 | * | * |
| 5×4 RE | 238,08 | 20 | 610 | * | * |
| 5×6 RE | 355,2 | 20 | 720 | * | * |
| 5×10 RE | 600 | 23 | 1 080 | * | * |
| 7×1,5 RE | 133,44 | 15 | 368 | * | * |
| 10×1,5 RE | 175,68 | 18 | 483 | * | * |
| 12×1,5 RE | 205,44 | 19 | 546 | * | * |
| 14×1,5 RE | 234,24 | 20 | 601 | * | * |
| 16×1,5 RE | 276,48 | 20 | 677 | * | * |
| 19×1,5 RE | 319,68 | 22 | 747 | * | * |
| 24×1,5 RE | 412,8 | 25 | 927 | * | * |
| 30×1,5 RE | 498,24 | 26 | 1 081 | * | * |
| 7×2,5 RE | 199,68 | 17 | 457 | * | * |
| 10×2,5 RE | 286,08 | 17 | 633 | * | * |
| 12×2,5 RE | 334,08 | 21 | 719 | * | * |
| 14×2,5 RE | 402,24 | 22 | 803 | * | * |
| 16×2,5 RE | 451,2 | 22 | 884 | * | * |
| 19×2,5 RE | 522,24 | 24 | 900 | * | * |
| 24×2,5 RE | 696 | 27 | 1 285 | * | * |
| 30×2,5 RE | 840 | 28 | 1 418 | * | * |
| 7×4 RE | 307,2 | 20 | 660 | * | * |
| 7×6 RE | 469,44 | 25 | 790 | * | * |
