(N)YFGY – Üç Damarlı PVC İzoleli Kablo (Düz Tel Zırhlı)
N)YFGY | Üç Damarlı PVC İzoleli Kablo (Düz Tel Zırhlı)
Uygulama:
Artan mekanik koruma gerektiğinde veya montaj ve işletme sırasında daha yüksek çekme gerilimleri beklendiğinde; doğrudan toprağa, suya, açık alana, iç mekâna ve kablo kanallarına döşenmek üzere tasarlanmıştır.

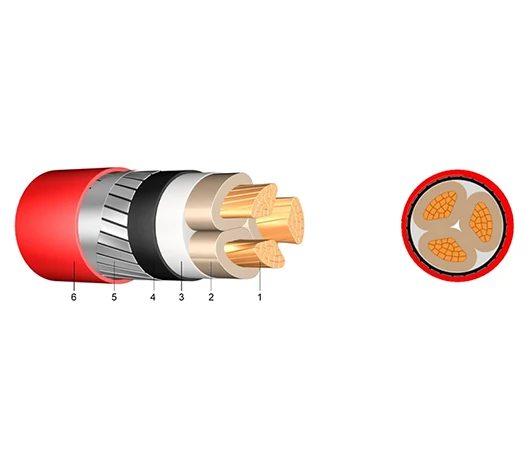

Yapı:
- Çok telli çıplak bakır iletken
- Çekirdek izolasyonu: PVC-DIV4
- Kauçuk çekirdek kılıfı
- İç kılıf: PVC-DMV5
- Zırh: Galvanize düz çelik teller ve karşı helis sarım
- Dış kılıf: Kırmızı PVC
Standartlar:
- DIN VDE 0271 · DIN VDE 0276-603 · DIN EN 60228 Sınıf 2
Teknik Veriler:
- Nominal Gerilim U₀/U [V]: 3600 / 6000
- Test Gerilimi AC [V]: 11000
Sıcaklık Aralığı:
- Hareketli: –5 °C … +70 °C
- Sabit: –20 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C]: 160
- Kısa Devre Süresi (maks.) [s]: 5
- Bükülme Yarıçapı (hareketli, çapa göre): 15 × çap
- Alev Dayanımı Standardı: EN 60332-1-2
| Damarlı × Kesit (mm²) | Bakır Figür (kg/km) | Ø aprox. (mm) | Ağırlık (kg/km) | Akım Toprak [A] | Akım Hava [A] |
|---|---|---|---|---|---|
| 3×50 SM | 1 440 | 41 | 3 520 | 175 | 165 |
| 3×70 SM | 2 016 | 44 | 4 345 | 220 | 205 |
| 3×95 SM | 2 736 | 47 | 5 330 | 260 | 250 |
| 3×120 SM | 3 456 | 49 | 6 220 | 295 | 285 |
| 3×150 SM | 4 320 | 52 | 7 120 | 335 | 325 |
| 3×185 SM | 5 328 | 57 | 8 625 | 370 | 380 |
| 3×240 SM | 6 912 | 59 | 9 885 | 425 | 430 |
