(N)YM – PVC Kılıflı Sabit Tesisat Kablosu
(N)YM | PVC Kılıflı Sabit Tesisat Kablosu
Uygulama Alanları
Sadece kuru, nemli ve ıslak iç mekân sabit tesisatları için uygundur.
Açıkta direk döşeme veya beton içine gömme için uygun değildir.

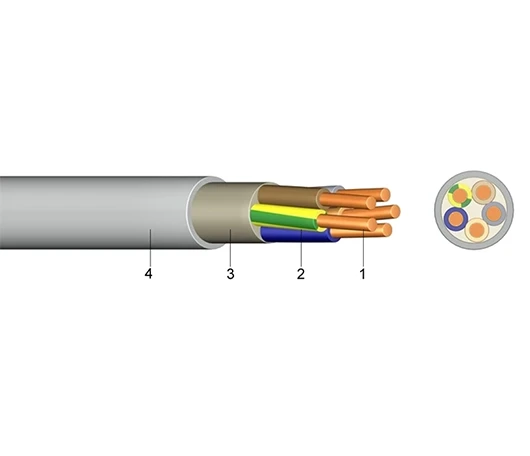

Yapı
- İletken: Çıplak bakır, tek damarlı (RE) veya çok telli (RM)
- İzolasyon: Polivinilklorür (PVC)
- Ortak damar kılıfı
- Dış kılıf: Polivinilklorür (PVC), standart gri veya talebe göre özel renkler
Bilgi
- 7 damara kadar tanımlama: Siyah damarlar üzerinde rakamsal baskı veya farklı renkler (YE–GY, V, P, O, BR, S, B)
- 10 damardan itibaren tüm damarlar siyah, üzerinde rakamsal baskı
Standartlar
- NYM: DIN VDE 0250-204 · DIN EN 60228 Sınıf 1 (RE) ve Sınıf 2 (RM)
- YM: ÖVE/ÖNORM E 8241 · HD 308 S2 (damar tanımlama)
Teknik Veriler
Parametre Değer
- Nominal Gerilim U₀/U [V] 300 / 500
- Test Gerilimi [V AC] 2000
- Sıcaklık Aralığı Hareketli: +5 °C … +70 °C<br/>Sabit: –40 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C] 160
- Kısa Devre Süresi (maks.) [s] 5
- Bükülme Yarıçapı 4 × kablo Ø
- Alev Geciktiricilik Standardı EN 60332-1-2
| Çekirdek Sayısı ve Kesit (mm²) | Bakır Miktarı (kg/km) | Dış Çap (mm) | Kalorifik Potansiyel (kWh/m) | Ağırlık (kg/km) |
| 1 × 4 RE | 38,40 | 6,0 | 0,25 | 79 |
| 1 × 6 RE | 57,60 | 6,8 | 0,28 | 105 |
| 1 × 10 RE | 96,00 | 9,0 | 0,36 | 151 |
| 1 × 16 RE | 153,60 | 10,0 | 0,42 | 218 |
| 2 × 1,5 RE | 28,80 | 8,5 | 0,42 | 105 |
| 2 × 2,5 RE | 48,00 | 9,5 | 0,53 | 145 |
| 3 × 1,5 RE | 43,20 | 8,8 | 0,44 | 121 |
| 3 × 2,5 RE | 72,00 | 10,4 | 0,58 | 170 |
| 3 × 4 RE | 115,20 | 11,5 | 0,72 | 241 |
| 3 × 6 RE | 172,80 | 13,0 | 0,92 | 328 |
| 4 × 1,5 RE | 57,60 | 9,6 | 0,53 | 144 |
| 4 × 2,5 RE | 96,00 | 11,2 | 0,67 | 206 |
| 4 × 4 RE | 153,60 | 13,2 | 0,92 | 305 |
| 4 × 6 RE | 230,40 | 14,8 | 1,08 | 400 |
| 4 × 10 RE | 384,00 | 17,8 | 1,50 | 622 |
| 4 × 10 RM | 384,00 | 17,8 | 1,50 | 622 |
| 4 × 16 RM | 614,40 | 21,8 | 1,86 | 924 |
| 5 × 1,5 RE | 72,00 | 10,3 | 0,58 | 168 |
| 5 × 2,5 RE | 120,00 | 12,1 | 0,75 | 242 |
| 5 × 4 RE | 192,00 | 14,7 | 1,11 | 360 |
| 5 × 6 RE | 288,00 | 16,1 | 1,28 | 476 |
| 5 × 10 RE | 480,00 | 19,3 | 1,83 | 744 |
| 5 × 10 RM | 480,00 | 19,3 | 1,83 | 744 |
| 5 × 16 RM | 768,00 | 24,2 | 2,31 | 1145 |
| 7 × 1,5 RE | 100,80 | 11,3 | 0,67 | 212 |
| 7 × 1,5 RE (renkli çekirdek) | 100,80 | 11,3 | 0,67 | 212 |
| 10 × 1,5 RE | 144,00 | 14,7 | 1,05 | 296 |
| 12 × 1,5 RE | 172,80 | 16,0 | 1,17 | 345 |
| 7 × 2,5 RE | 168,00 | 14,5 | 0,88 | 320 |
| 3 × 1,5 RE (kırmızı) | 43,20 | 8,8 | 0,44 | 121 |
| 3 × 2,5 RE (kırmızı) | 72,00 | 10,4 | 0,58 | 170 |
