(N)YM(ST)-J – Ekranlı PVC Kılıflı Sabit Tesisat Kablosu
(N)YM(ST)-J | Ekranlı PVC Kılıflı Sabit Tesisat Kablosu
Uygulama Alanları
- Kuru, nemli ve ıslak iç mekân sabit tesisatlarında,
- Etkili elektromanyetik girişim bastırma gerektiren ortamlarda,
- Beton içine gömme veya açıkta döşeme için uygun değildir,
- Patlama riski olan alanlarda kullanılmamalıdır.

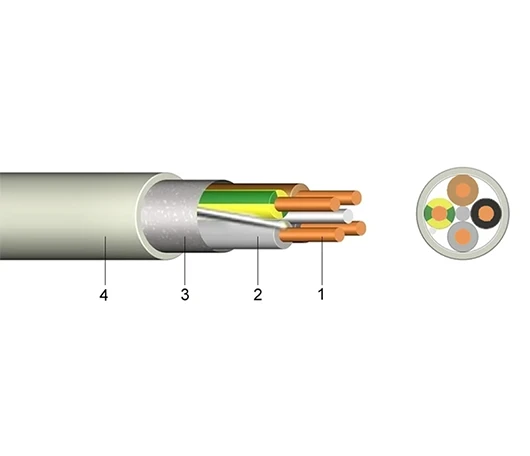

Kablo Yapısı
- İletken: Sınıf 1, tek damarlı çıplak bakır
- İzolasyon: Polivinilklorür (PVC)
- Ekran: Plastik kaplı alüminyum folyo + tinned (kalaylı) toprak teli
- Dış Kılıf: Gri PVC
Standartlar
- DIN VDE 0250-204
- DIN EN 60228 Sınıf 1 (iletken yapısı)
- HD 308 S2 (damar tanımlama)
Teknik Veriler
Özellik Değer
- Nominal Gerilim U₀/U [V] 300 / 500
- Test Gerilimi [V AC] 2000
- Sıcaklık Aralığı (Hareketli) +5 °C … +70 °C
- Kısa Devre Çalışma Sıcaklığı [°C] 160
- Kısa Devre Süresi (maks.) [s] 5
- Bükülme Yarıçapı 4 × kablo dış çapı
- Alev Geciktiricilik Standardı EN 60332-1-2
| Çekirdek Sayısı ve Kesit (mm²) | Bakır Miktarı (kg/km) | İletken Yapı (yakl. değer, mm) | Dış Çap (mm) | Kalorifik Potansiyel (kWh/m) | Ağırlık (kg/km) |
| 3 × 1,5 / 1,5 | 52,80 | 1 × 1,38 | 10,5 | 0,44 | 140 |
| 4 × 1,5 / 1,5 | 65,28 | 1 × 1,38 | 11,5 | 0,53 | 188 |
| 5 × 1,5 / 1,5 | 79,68 | 1 × 1,38 | 12,0 | 0,58 | 216 |
| 7 × 1,5 / 1,5 | 108,48 | 1 × 1,38 | 13,0 | 0,67 | 263 |
| 3 × 2,5 / 1,5 | 79,68 | 1 × 1,78 | 12,0 | 0,58 | 214 |
| 5 × 2,5 / 1,5 | 127,68 | 1 × 1,78 | 13,5 | 0,75 | 300 |
