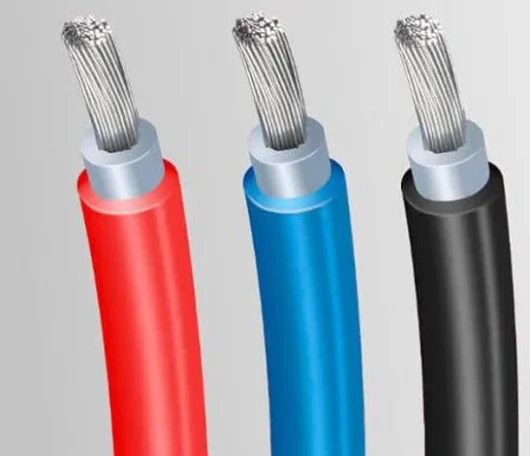

Solar PLUS DB H1Z2Z2-K – Halojensiz Çapraz Bağlı Poliolefin (XLPO) DC Güç Kablosu
H1Z2Z2-K | Halojensiz Çapraz Bağlı Poliolefin (XLPO) DC Güç Kablosu
Faydalanacağınız Özellikler
- Sertifikalandırma: EN 50618; Yeni Norm: IEC 62930
- Nominal Voltaj: 1,5 kV DC (maks. çalışma gerilimi 1,8 kV DC; 2,0 kV DC için ek iç inceleme)
- Doğrudan Gömme Onayı: UL 44 cl. 5.4 & UL 2566 cl. 6.4.4.2’ye göre yüksek kaliteli malzeme
- CPR Alev Davranışı: Dca (EN 50575)
- Kısa Devre Dayanımı: 250 °C / 5 s
- Güçlendirilmiş Kablo Kaplaması:
- Darbeye dayanıklı (UL 854.23)
- Ezilmeye dayanıklı (UL 854.24) — dahili inceleme
UV Stabilitesi:
- 720 saat sonra gerilme dayanıklılığı ve maksimum uzama (360 devir) ≥ ilk değerlerin %70’i
- Ölçüm: EN 50289-4-17, Metot A; EN ISO 4892-1 (2000) & EN ISO 4892-2 (2006)
- Kolay Kurulum: Metre işaretleyici ile sevk edilir
Yapı
- İnce telli bakır iletken
- Çekirdek izolasyonu: Elektron-demeti ile çapraz bağlanmış XLPO
- Dış kılıf: Elektron-demeti ile çapraz bağlanmış XLPO
Standartlar
- Avrupa: EN 50618, IEC 62930, EN 50575 (CPR Dca
- ABD Gömme Onayı: UL 44 cl. 5.4, UL 2566 cl. 6.4.4.2
- Darbeye/Ezilmeye Dayanıklılık: UL 854.23 / UL 854.24
- UV Testleri: EN 50289-4-17, EN ISO 4892-1, EN ISO 4892-2
Teknik Veriler
- Nominal Gerilim [DC]: 1 500 V
- Çalışma Gerilimi [DC]: 1 800 V (2 000 V ek incelemeye tabi)
- Kısa Devre Dayanımı: 250 °C / 5 s
- UV Stabilite: ≥ %70 dayanıklılık (720 saat, 360 devir)
- Makara Uzunluğu: 500 m (standart, metre işaretleyici dahil)
| Kesit alanı (mm²) | İletken Yapısı n × mak‑Ø (mm) | İletken Azami direnci (Ω/km) | Kablo dış çapı (± 0.2 mm) | Bakır (kg/km) | Ağırlık ~ (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 | 50 × 0.26 | 8.21 | 5.0 | 24.0 | 45.0 |
| 1 × 4,0 | 56 × 0.31 | 5.09 | 5.4 | 38.4 | 55.0 |
| 1 × 6,0 | 80 × 0.31 | 3.39 | 6.0 | 57.6 | 75.0 |
| 1 × 10,0 | 80 × 0.41 | 1.95 | 7.1 | 96.0 | 115.0 |
| 1 × 16,0 | 120 × 0.41 | 1.24 | 8.1 | 153.6 | 170.0 |
| 1 × 25,0 | 196 × 0.41 | 0.795 | 10.3 | 240.0 | 270.0 |
| 1 × 35,0 | 280 × 0.41 | 0.565 | 11.8 | 336.0 | 370.0 |
