PROFIBUS-DP

PROFIBUS-DP

PROFIBUS-DP

Uygulama Alanları

SCADA sistemlerinde ana bilgisayar ile sensör, motor, termokupl ve otomatik vanalar gibi cihazların tek hat üzerinden haberleşmesi

• Su ve doğalgaz dağıtım şebekeleri
• Elektrik üretim ve dağıtım tesisleri
• Akaryakıt dolum tesisleri
• Elektrik santralleri
• Üretim bantları

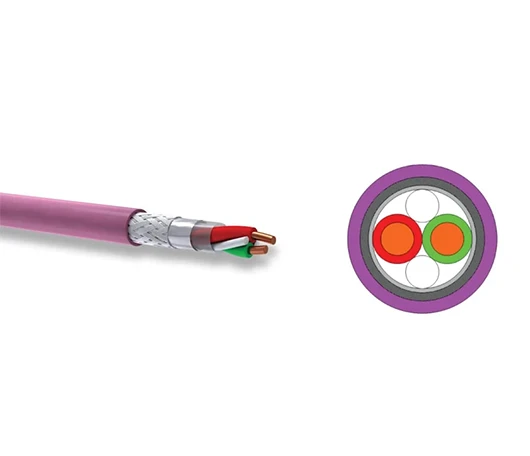

Kablo Yapısı

• İletken: Elektrolitik bakır, Ø 0,64 mm (22 AWG)
• İzolasyon: Köpük polietilen (Foamed PE)
• İzolasyon Renkleri:
  • A teli: Yeşil
  • B teli: Kırmızı
• Bireysel Ekran: PES bant + Al–PES folyo
• Genel Ekran: Kalaylı bakır tel örgü (min. %85 kapama)
• Dış Kılıf: PVC compound, renk: RAL 4001 (mor)

Teknik Veriler

Özellik            Değer

• Çevrim Direnci [Ω/km] 110
• İzolasyon Direnci [MΩ·km] ≥ 1000 (500 V)
• Çalışma Gerilimi [V] 300
• Test Gerilimi (damar/damar) [V] 1200 AC
• Bükülme Yarıçapı (min.) 12 × kabel dış çapı
• Karakteristik Empedans [Ω] 150 ± 15 %
• Efektif Kapasite [nF/km] 30
• Çalışma Sıcaklığı –40 °C … +70 °C
• Alev Geciktiricilik Testi IEC 60332-1-2 · VDE 0482-332-1-2 · EN 60332-1-2

İletim Performansı

Veri Hızı [kbit/s]         Maks. Hat Uzunluğu [m]

• 9,6 1200
• 93,75 1200
• 187,5 1000
• 500 400
• 1200 200
• 12000 100

Zayıflamalar

Frekans           Zayıflama [dB/km]

• 9,6 kHz 2,5
• 38,4 kHz 4
• 4 MHz 22
• 16 MHz 22
