Solar-Cable – Foto-Voltaik Sistemler için Kılıflı Kablo
Solar-Cable | Foto-Voltaik Sistemler için Kılıflı Kablo
Ürün Açıklamaları
Uygulama:
Foto-voltaik sistemlerin iç ve dış mekânlardaki sabit tesisatları için tasarlanmış kablo.

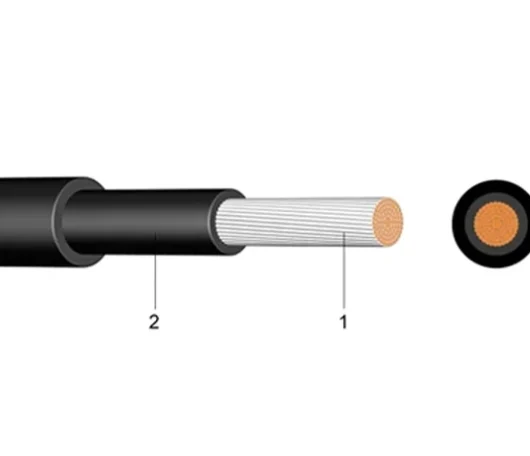

Yapı
- İnce telli kalaylı bakır iletken
- Çekirdek izolasyonu: TPE veya EPR kauçuk
- Dış kılıf: TPE veya poliüretan (PUR); renk seçenekleri: siyah, kırmızı veya mavi
Bilgi
- Talebe göre farklı kesit seçenekleri mevcuttur.
Standartlar
- TÜV 2 tested 1169/08.2007 CE
- DIN EN 60228 Sınıf 5 (yapı)
- EN 60811
- EN 50267-2-1
- EN 50363
Teknik Veriler
- Nominal Gerilim U₀/U [V]: 1000
- Test Gerilimi [V AC]: 4000
- Sıcaklık Aralığı (hareketli): –40 °C … +90 °C
- Bükülme Yarıçapı (tek sefer/sabit, çap ×): 6
| Çekirdek Sayısı ve Kesit (mm²) | Renk | Bakır Miktarı (kg/km) | İletken Yapı (adet × mm) | Dış Çap (mm) | Ağırlık (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 | siyah / kırmızı / mavi (bk/rd/bu) | 24,00 | 56 × 0,30 | 6,0 | 45 |
| 1 × 4 | siyah / kırmızı / mavi (bk/rd/bu) | 38,40 | 56 × 0,30 | 6,7 | 60 |
| 1 × 6 | siyah / kırmızı / mavi (bk/rd/bu) | 57,60 | 84 × 0,30 | 7,1 | 79 |
| 1 × 10 | siyah (bk) | 96,00 | 84 × 0,30 | 8,8 | 130 |
| 1 × 16 | siyah (bk) | 153,60 | 128 × 0,41 | 9,5 | 210 |
| 1 × 25 | siyah (bk) | 240,00 | 200 × 0,41 | 11,0 | 300 |
| 1 × 35 | siyah / kırmızı (bk/rd) | 336,00 | 280 × 0,41 | 12,0 | 400 |
| 1 × 50 | siyah (bk) | 480,00 | 400 × 0,41 | 13,0 | 552 |
| 1 × 70 | siyah (bk) | 672,00 | 356 × 0,51 | 14,7 | 712 |
